Paso 1: diseño

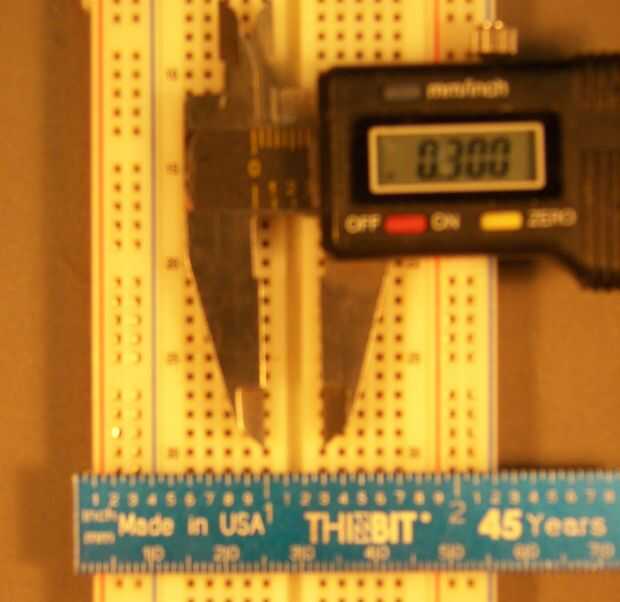

Breadboards estándar con un espacio de 0,100" de centro a centro de los orificios. Existen dos grupos de cinco agujeros conectados en líneas horizontales hacia abajo en el centro de un protoboard. Estas columnas están separadas por una zona en blanco que es 0,300" de ancho. Por lo tanto, para la plantilla de soldar, hice dos 0,100" espaciados cuadrículas que son cinco por diez y espacian los 0,300" aparte para imitar lo que está en la placa.

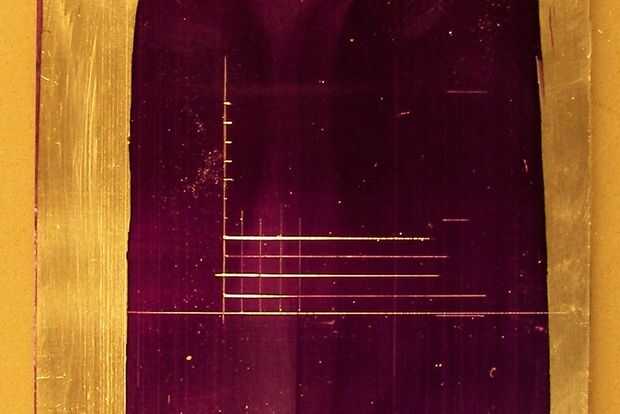

Empecé con un pedazo plano de culata de aluminio que es 3" por 4" y espesor de 0,750". Puede utilizar un pedazo más pequeño de valores siempre y cuando sea lo suficientemente grande como para su red y espesor suficiente acomodar la profundidad del pin. Cubra la superficie con líquido de diseño para que puedan ver sus líneas. Diseño cuidadosamente su red y centro de perforar las intersecciones. El cuidado más toma con este paso la mejor su final será el proyecto.
