Paso 3: Suelda las conexiones
(-) Motor (+) ---> Diode ---> (+) Battery ---> Leads | |---> (-) Battery ---> Switch ---------------> Leads

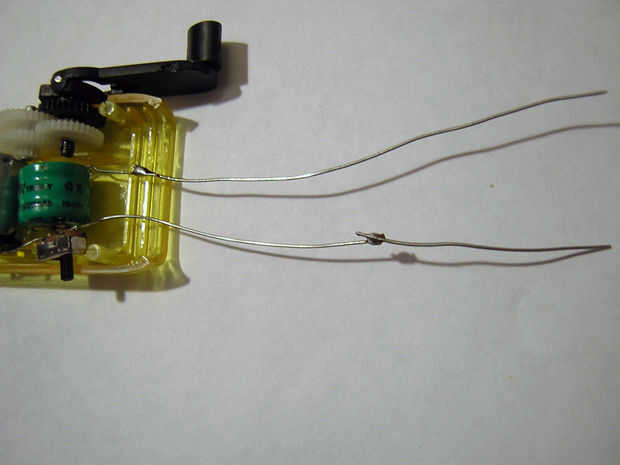

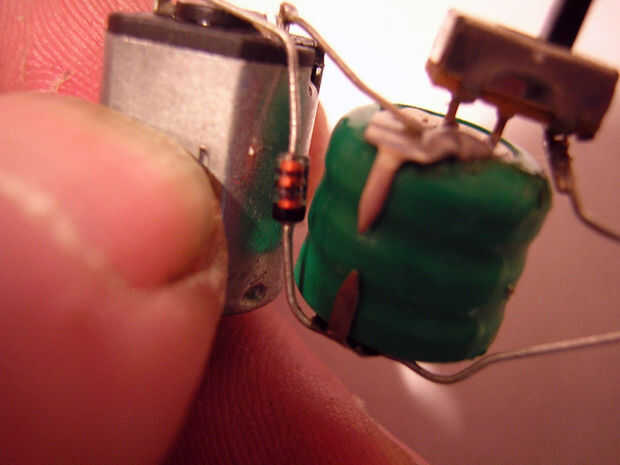

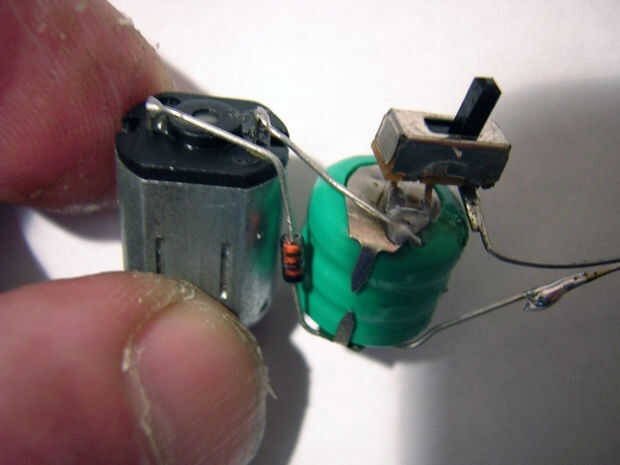

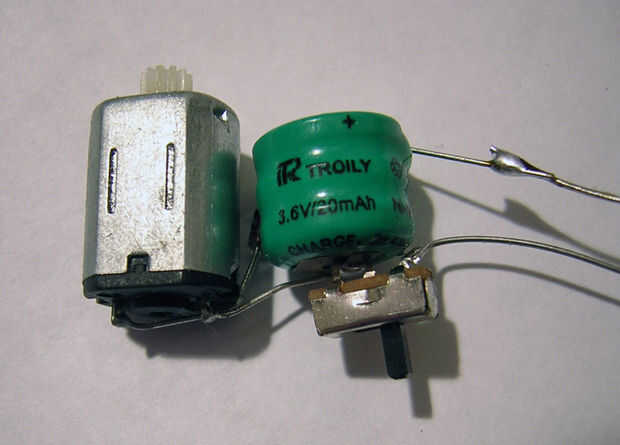

El motor está conectado al borne positivo de la batería a través de un diodo que gestiona back EMF cuando el motor se detiene repentinamente (es decir dejas de arranque). Un pequeño diodo de conmutación como el 1N4148 funciona bien para esta pequeña cantidad de voltaje y la corriente que nos veremos. Conecte un cable de largo/conexión desde el terminal positivo de la batería.

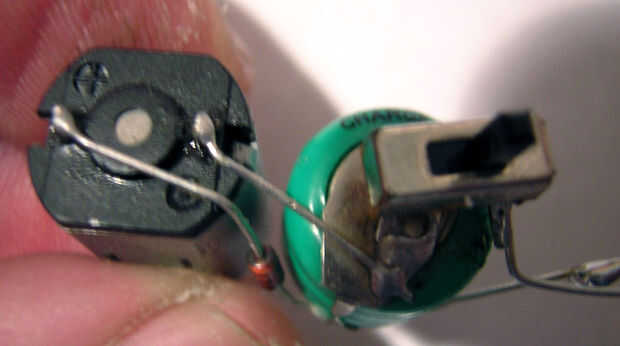

La terminal negativa del motor está conectada al borne negativo de la batería y luego se suelda un interruptor a conservar energía/energía cuando la batería no está en uso. Sin duda, podemos enrollar para arriba y recargar un bazillion veces, pero ¿por qué cuando no tenemos a? Conecte un cable largo o desde el final de "on" del interruptor deslizable.

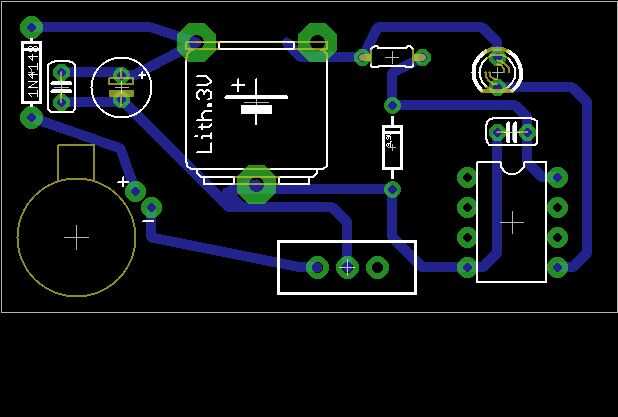

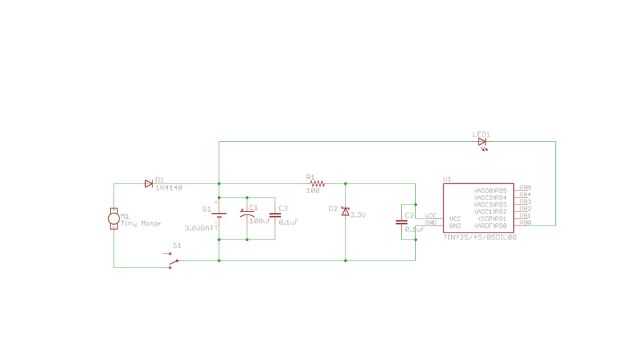

Los esquemas muestran una configuración de prueba con un motor y en todos los requisitos. Usted puede construir en un tablero de pan para sus pruebas o usted puede alimentar alguna otra tabla que ya tenga, como lo hice con mi Junta de desarrollo de palo ATtiny que construí yo mismo. También utilizo un 3.3V zener como regulador de tensión "en el caso" para proteger el AVR. Como siempre, bypass caps de Vcc a GND de los AVRs.
