Potenciometro y led (2 / 4 paso)

Paso 2: Conexiones

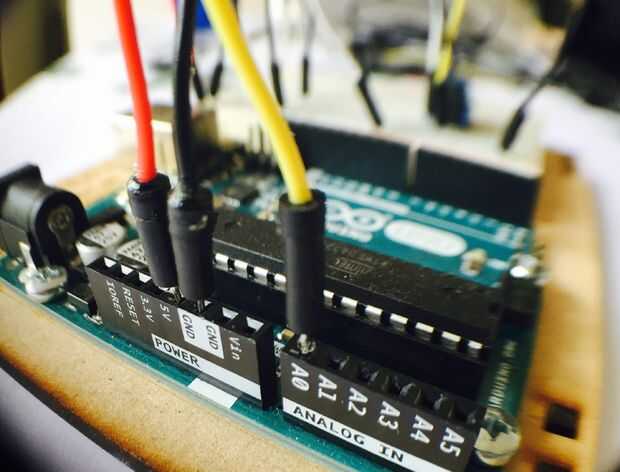

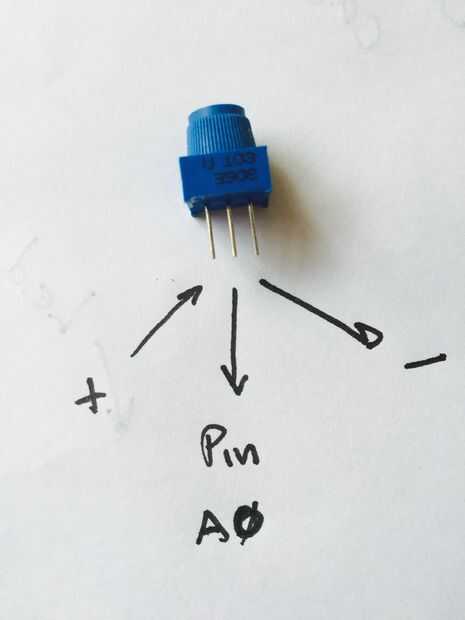

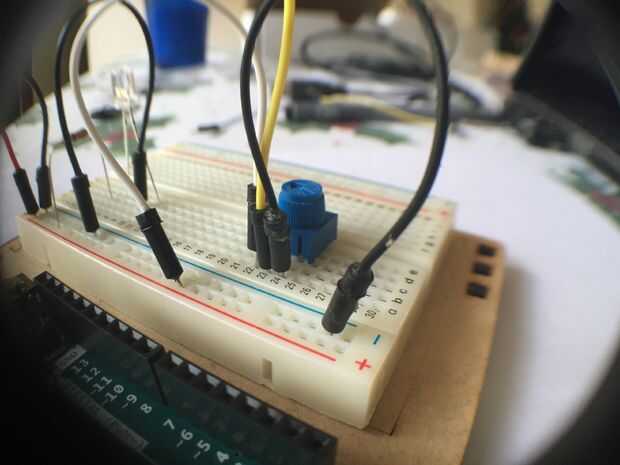

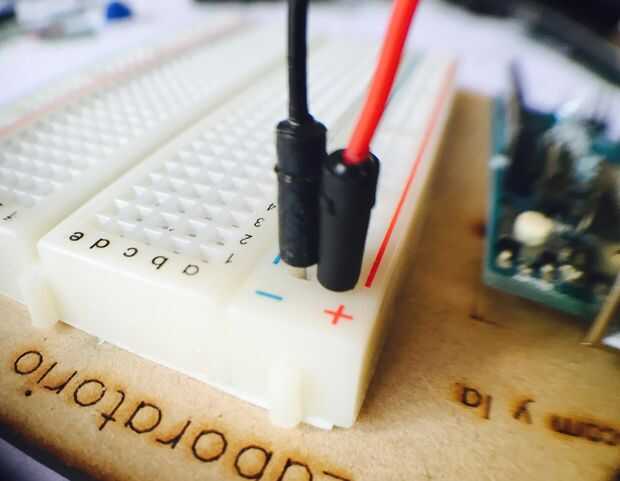

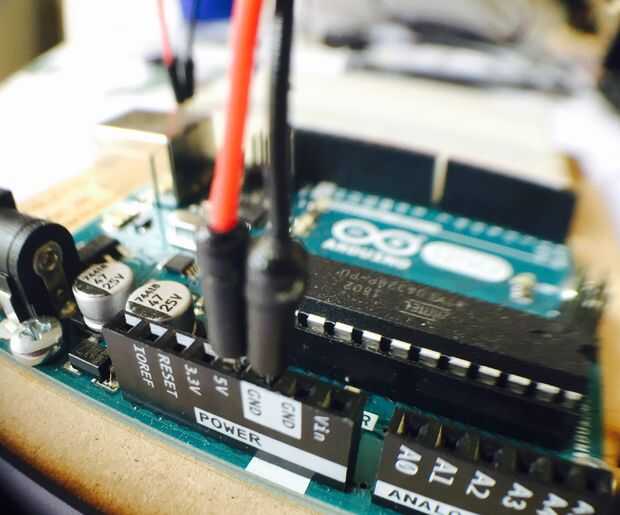

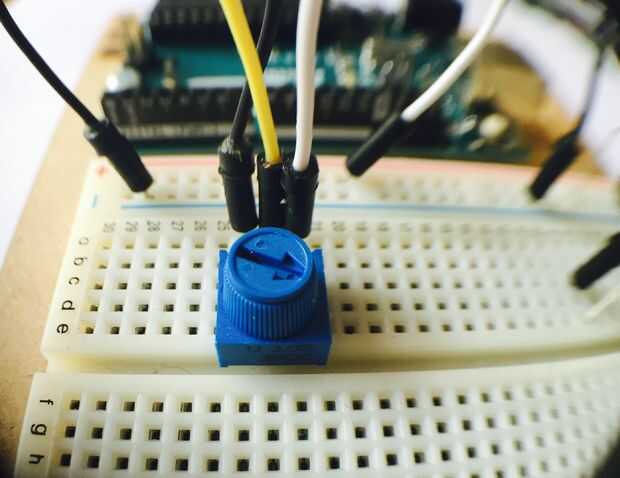

Protoboard de de se conecta 5V y GND, en las columnas "+" y "-" respectivamente, tablero de el para alimentr. EL potenciómetro, como se muestra en la foto, se conecta un lado al "+" el otro lado al "-", y el centro al pin A0.

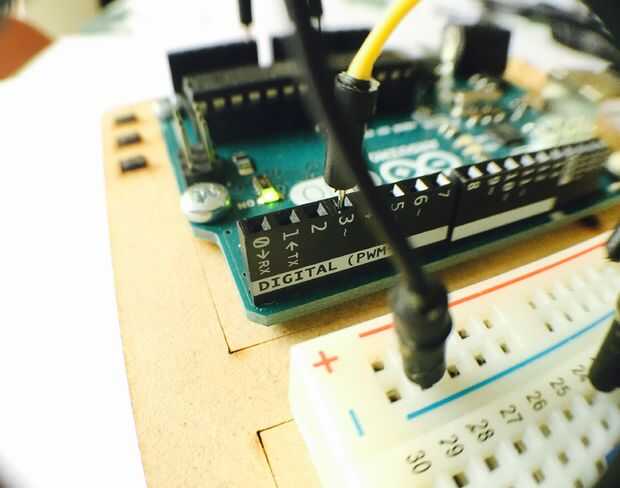

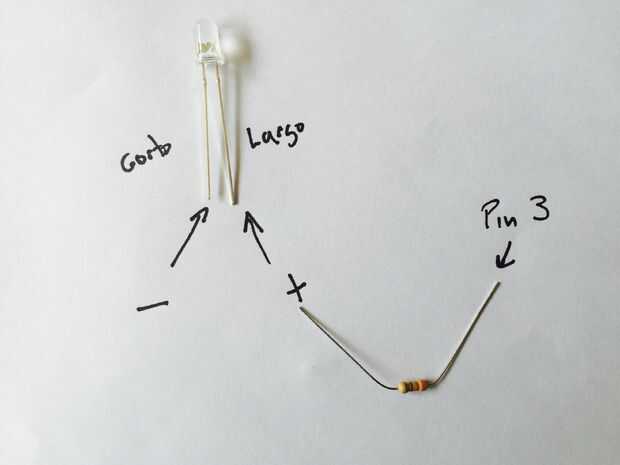

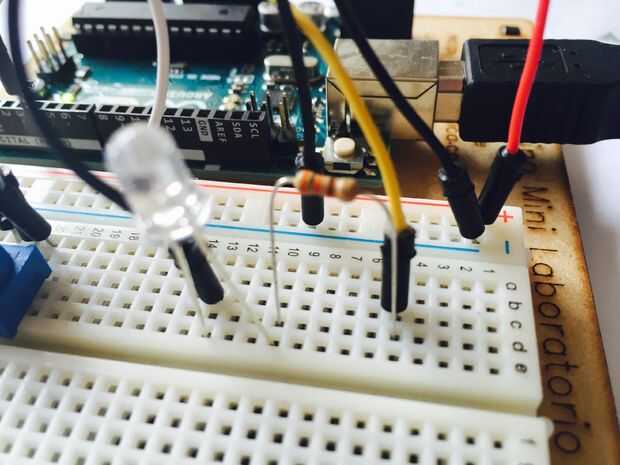

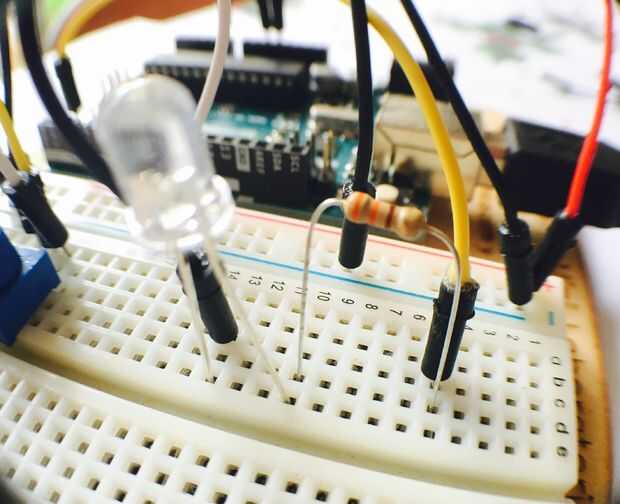

El led por su parte, se conecta a través de su pata larga un una resistencia de 330 Ohmn al pin 3 (nota tiene un símbolo ~ 3 que indica también es salida análoga). la pata corta se conecta un "-".

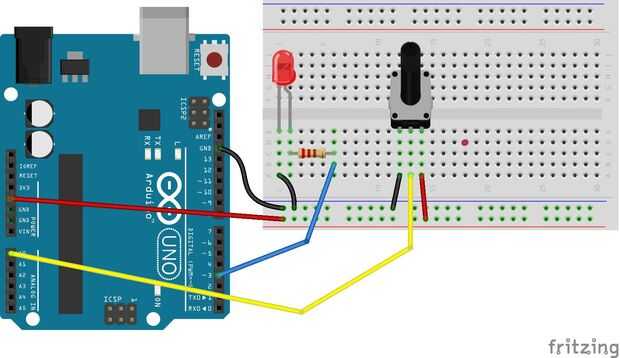

Agregué al final un esquema de conexión gracias a un colaborador por crearlo.
