Paso 5: ¿Cómo funciona el código?
La idea principal de este código es dividir cualquier entrada de texto en caracteres, cada carácter se dividen en columnas, luego mostrar las columnas en una matriz de LED de una sola columna con un corto período de tiempo de visualización de cada columna de separación.

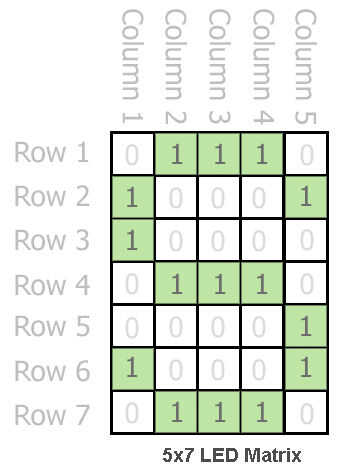

Asuma que está mostrando la letra "S" en una matriz de LED 5 x 7. Puede describir el estado de los LEDs de cada columna (de arriba a abajo) en binario como esta:

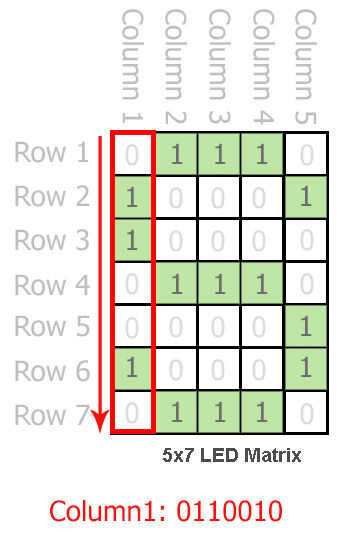

Columna 1: [ Row1: baja Row2: alta Row3: alta Row4: bajo Row5: baja Row6: alta Row7: bajo]
en definitiva, Columna1: baja - alta - alta - baja - bajo - alto -bajo o 0 1 1 0 0 1 0
y para el resto de las columnas será como este:
Column2: 1 0 0 1 0 0 1
Column3: 1 0 0 1 0 0 1
Column4: 1 0 0 1 0 0 1
Columna5: 0 1 0 0 1 1 0
En los 7 LEDs, el código de mostrar la Columna1 de 8 milisegundos y Column2 y así sucesivamente.
Encontrarás algunos consejos y comentarios en el código, sólo tratar de leerlo.
Gracias \ (u_u) /
