Paso 5: Dibujar el mundo

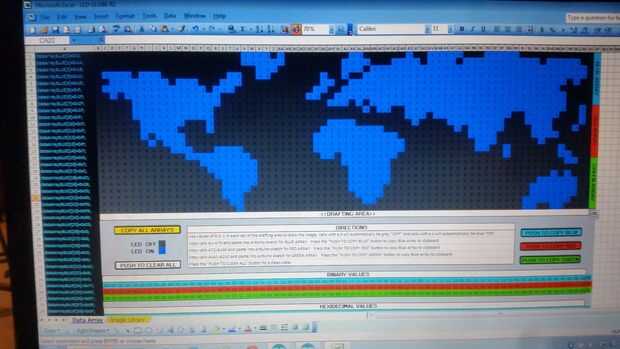

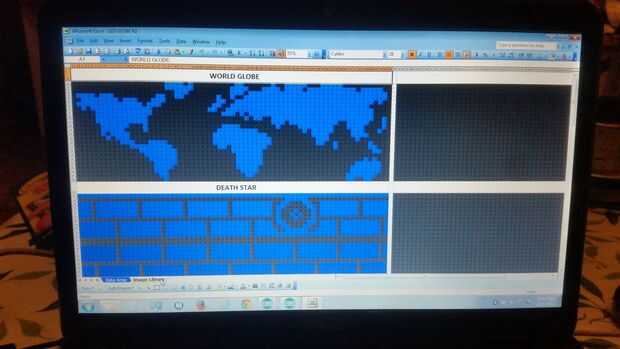

!! Actualización!!!! Ahora se puede dibujar usando el programa excel, que convierte la imagen a hexadecimal para usted. El código para sus arreglos de discos de rojo, azul y verde puede ser copiado y pegado en el sketch de Arduino. Simplemente rellene un 1 donde usted desea que estar encendido el LED y la celda cambiará a azul automáticamente! El programa de Excel se cargará en este paso. Gracias a la Rave cortinas instructable para publicar el animador tonos Rave, que fue modificada para este proyecto.
Está bien. Ahora para llegar artística. Elegí un globo porque pensé que sería una manera fresca para hacer una pantalla esférica de 360 grados usando POV, pero voy a intentar Mostrar en éste y el siguiente paso cómo se puede crear cualquier imagen se puede dibujar en una resolución de 24 x 70 puntos.

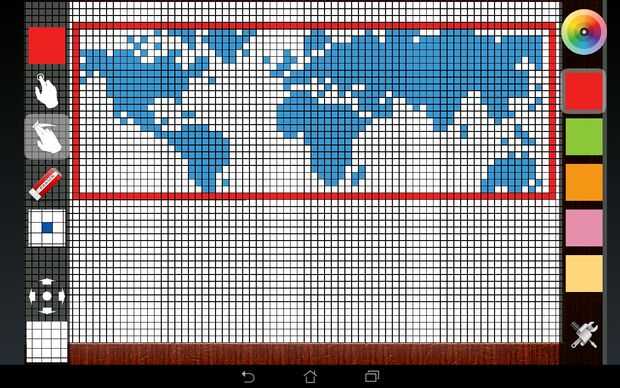

Primero encontré una imagen de mapa de mundo adecuado para usar como una guía. Entonces encontré una aplicación en Google Play llamado "Mosaico Builder" que era perfecto a mis necesidades. Como se puede ver en la última foto en este paso pude crear una versión de baja resolución de la foto de mapa del mundo en mi plantilla 24 x 70. FYI el 24 viene de los 3 Bytes de datos y por lo tanto 24 LEDs de altas y los años 70 viene de dividir la circunferencia de mi anillo de 5/16" para hacer el horizontal partido espaciado estrechamente para el espaciado vertical de los LEDs. Los 70 puntos ancho variará según el tamaño de su anillo, pero no es críticos. Especialmente no es crítica ya que no estamos utilizando ningún tipo de sensor, como un LED infrarrojo para detectar una rotación completa y reiniciar el ciclo. Esto es algo que puedo considerar en el futuro, pero por ahora como tenemos control de velocidad del motor el sensor es innecesario.
Una vez que tenga un dibujo está contento con usted puede convertir la imagen en código hexadecimal por bytes, el siguiente paso.
