Power Glove edición 20 aniversario (11 / 19 paso)

Paso 11: Preparar la carcasa de muñeca

El guante de poder original tenía 12 botones de programación en la parte superior de la muñeca. No tengo habitación (en la carcasa de muñeca o pernos en el Arduino) para utilizar éstos. Sin embargo, desde que cortamos el tablero detrás de ellos, no tienen nada a la prensa contra ahora, excepto la electrónica interna, oh no!

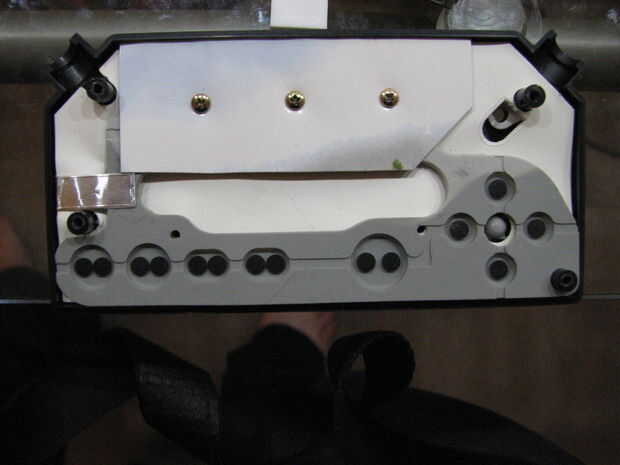

Para evitar esto, encontrar un pedazo de cartulina fuerte, fino y cortarlo para cubrir las espaldas de botón. Una postal o tarjeta promocional Off-Road Velociraptor Safari debe trabajar. Perfore tres agujeros pequeños donde los tornillos atravesaron el PCB original. Tornillo de la cartulina, como en la foto.

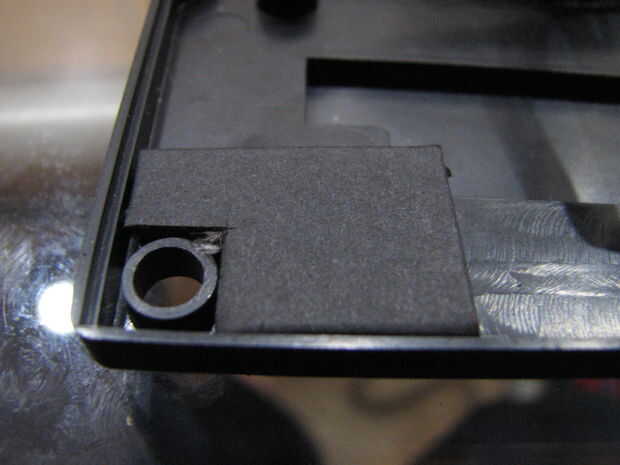

La Junta de la almohadilla de control también funciona un poco mejor si tiene unas cuñas a la prensa contra. Cortar dos trocitos de cartulina capas o mesa de trabajo y colocarlas en las esquinas inferiores de la caja de la muñeca, como en la foto.

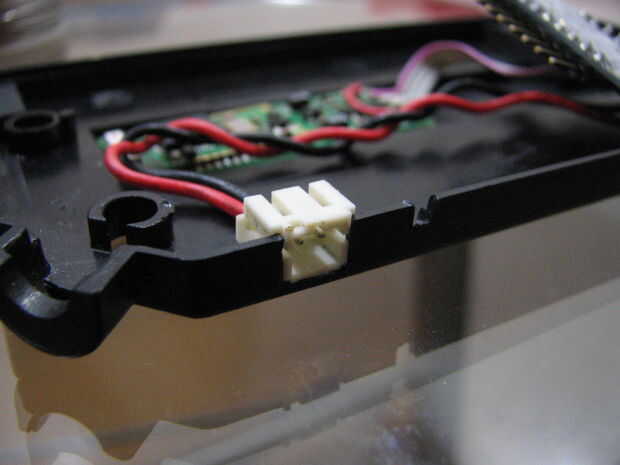

Cortar una muesca en la parte inferior la mitad del plástico de la caja de la muñeca, entre los agujeros para el paquete de cable principal y el cable que conecta a la consola. El tamaño para caber el clip de la batería. He incluido una foto de la mina.
