Paso 12: Preparar el Arduino Pro Mini

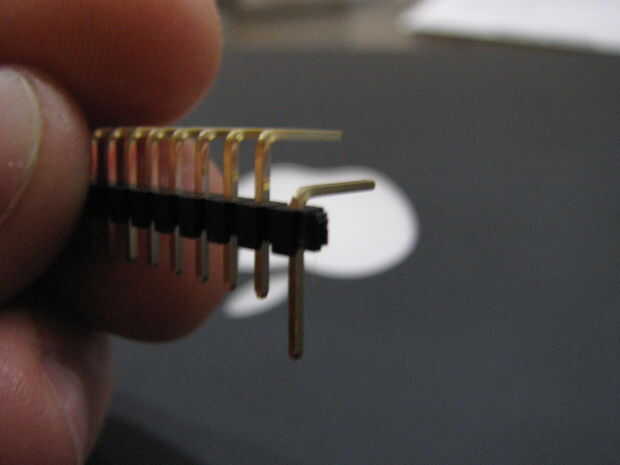

Corte 9 pines angulo recto. No hay mucho espacio vertical en el bastidor de la muñeca, así que si están muy altos, usted querrá empuje los pernos a través de algo (ver imagen). Este conector a los pines GND, 2, 3, 4, 5, 6, 7, 8, 9, 10 en el Arduino Pro Mini de la soldadura.

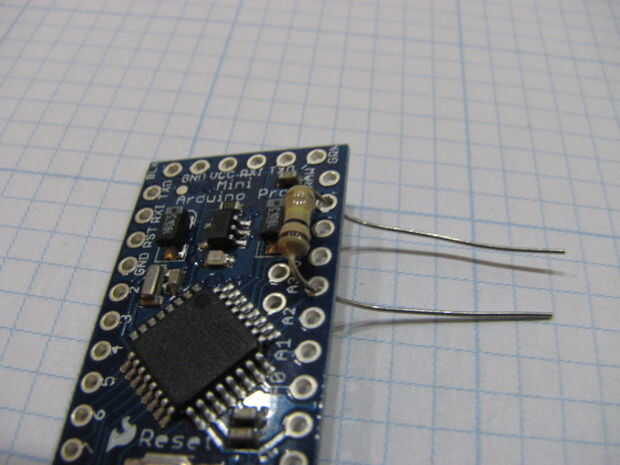

Cortar un segundo 9 ángulo recto pines, otra vez, empujando los pernos a través de si es necesario. La resistencia de lugar 100k ohm conduce en los pines GND y A3 en el otro lado de la Mini, como en la foto. Ahora, cabecera de empuje el pin 9 en pines GND, RST, VCC, A3, A2, A1, A0, 13 y 12 y soldadura en su lugar. Será ajustado en forma debido a la resistencia, pero no debería dar demasiados problemas.

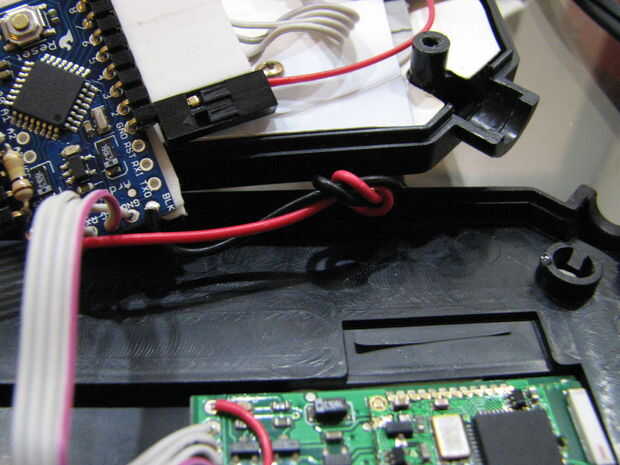

Si estás usando un sujetador de batería externa, como un 9V, anudar los cables de la pinza sobre un centímetro del clip de. Esto asegurará que yanking la pinza tira sólo el nudo y no los empalmes de la soldadura. Clip de la batería con su positivo al pin RAW y su negativa en uno de los pines GND (yo usé negro, que también está conectada al plano de apoyo de la Junta) de la soldadura.
Si aún no has subido el programa a la Mini, hacerlo ahora. Asegúrese de que ha cambiado a analogReference(DEFAULT) y vuelve a cambiar cualquier definición pin a lo que eran.
Prueba todo lo nuevo con USB antes de soldar en el BlueSMiRF. Sé que no quieres. De todos modos lo hacen. Usted las gracias a ti mismo más tarde.

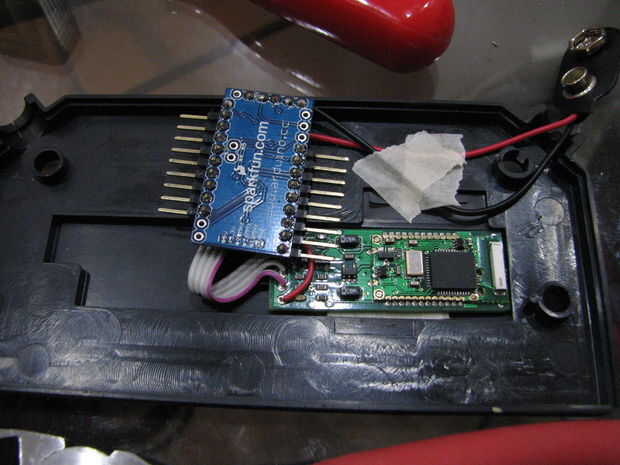

Si todo funciona, cortar cable de cinta de BlueSMiRF (ver fotos) y soldar los cables en la parte superior de la Mini. VCC a VCC, GND a GND, RX-I a TX(0) y TX-O a RX(1).
Usar líneas para cortar todos los cables y clavijas de cabecera tan al ras como sea posible a la parte posterior de la Junta.
