Paso 1: Diseño y piezas
1) retener tanta funcionalidad del guante original como sea posible. Claro, podría enchúfalo en las entrañas de un wiimote, pero los sensores de la curva son tan divertido!
2) montar todo en las viviendas existentes. Parte de la genialidad del guante de poder es su aspecto ridículo, elegante, retro-futurista. No quiero echar a perder con alambres y gubbins pegarse hacia fuera.
3) que sea inalámbrico y robusto. Nadie quiere golpe falso si es miedos a rasgar su computadora de su escritorio o romper el dispositivo.
4) reducir el consumo de energía tanto como sea posible. Odio perder y constantemente recarga las baterías, así que elegí componentes (como el acelerómetro) que anuncian bajo consumo de energía.
5) reducir costos lo más posible, conservando la facilidad de creación. He optado de componentes vendidos con tableros de arranque en lugar de hacer una tabla personalizada, y he recuperado las piezas aprovechables piezas del guante original de alimentación o artículos comunes (como computadoras viejas) donde puedo.
Aquí está la lista completa de piezas solía mod mi guante de poder:
Guante original de Nintendo Power - $40 (ebay)

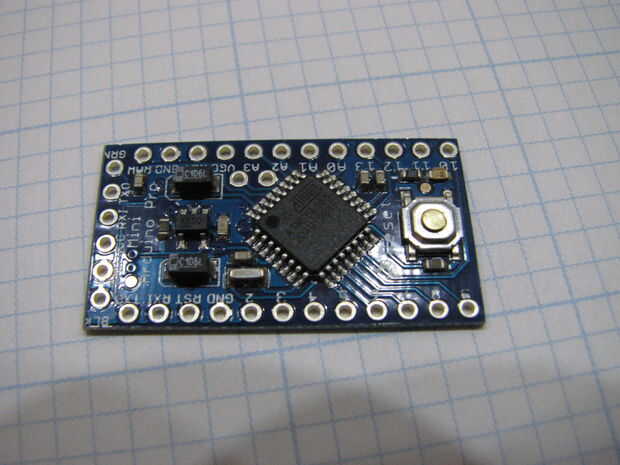

Arduino Pro Mini 3.3V (8 MHz)--$18,95 (Sparkfun)

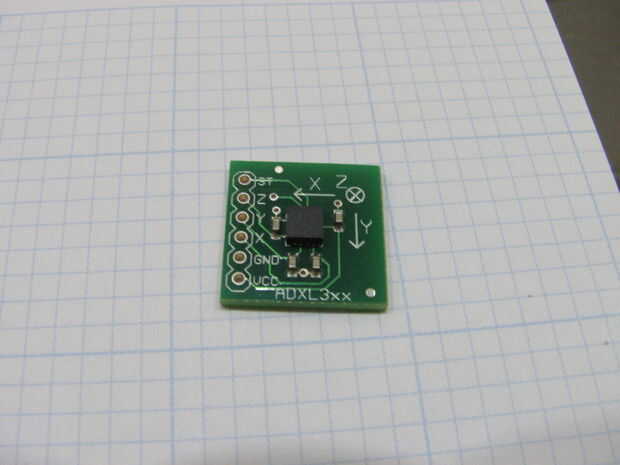

ADXL330 acelerómetro de 3 ejes con breakout Junta--$34,95 (Sparkfun)

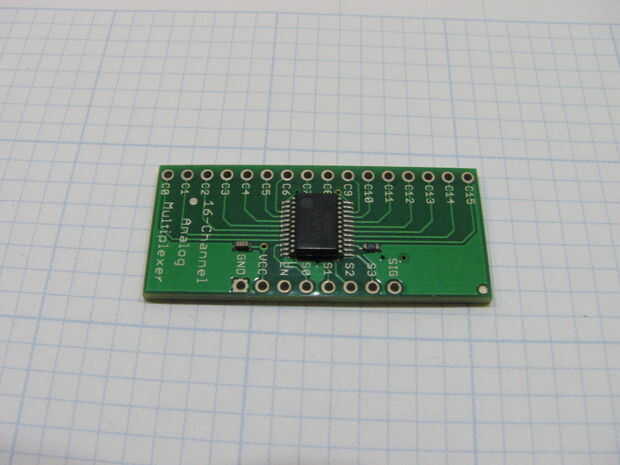

CD74HC4067 Analógico/Digital MUX con breakout Junta--$4,95 (Sparkfun)

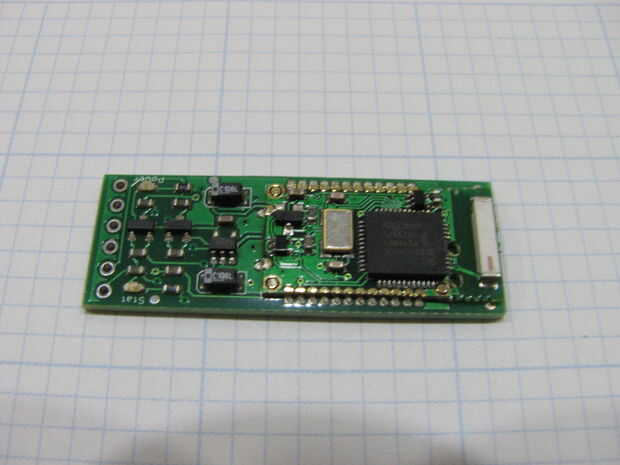

Módulo de comunicaciones BlueSMiRF plata Bluetooth - $49,95 (Sparkfun)

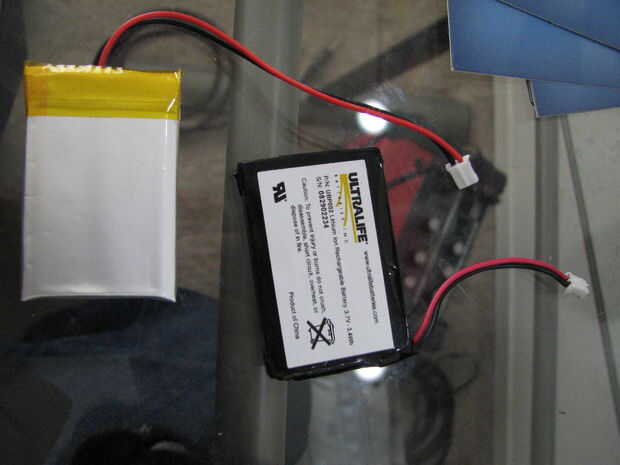

Clip de la batería y la batería. Usé un recargable 3.7V 1100mAh batería (Sparkfun), pero nada más 3,3 v deben trabajar. 2 x AA es insuficiente.

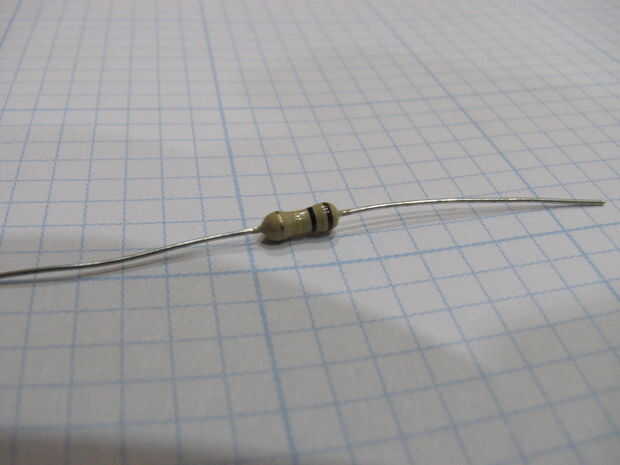

resistencia de ohm de 100 k (marrón-negro-amarillo-oro)

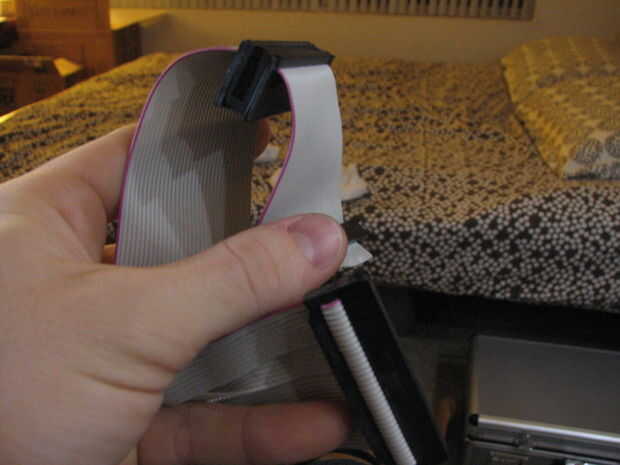

Antiguo ordenador cables de cinta (opcional) para crear tus propios cables de cinta personalizada

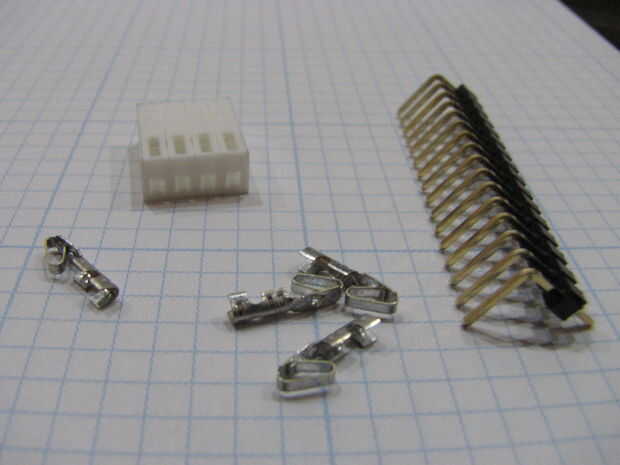

Berg-conectores (opcional) para la fabricación de conectores de sensor extraíble (recuperar las piezas aprovechables de una PC vieja)
Cabeceras de ángulo recto pin (opcional) para la fabricación de conectores de sensor extraíble
También necesitarás las siguientes herramientas:
Soldadura de hierro
Líneas
Cuchillo para uso general
Peladores de alambre
Sierra de joyero (o cualquier otra herramienta capaz de realizar cortes de precisión de circuitos)
Placa de prototipado
Interfaz de programación de Arduino Pro Mini (como el de Sparkfun USB a serie Breakout Junta)
Herramienta rotatoria Dremel (opcional, pero muy útil)
