Paso 5: Conecte los conductores a la Junta de Control Pad

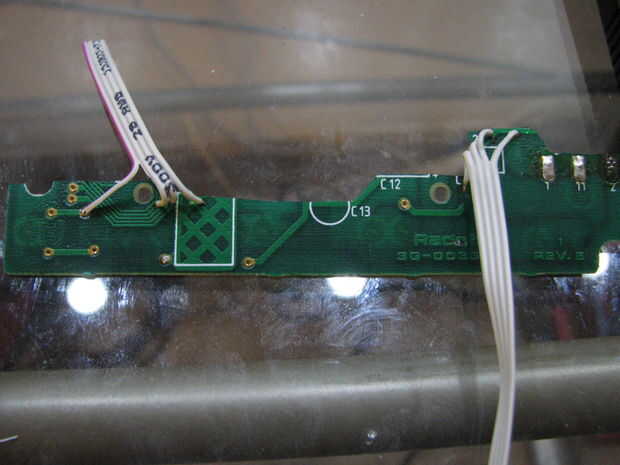

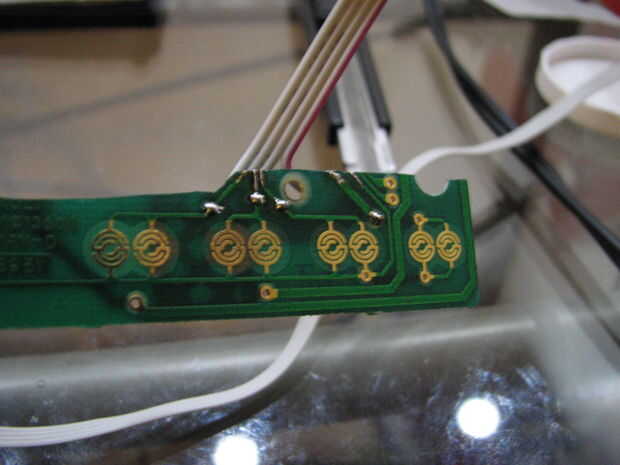

Identificar cada uno de los rastros relevantes en el tablero. Hay un terreno común y uno para arriba, abajo, izquierda, derecha, B, A, Start y Select--total 9 rastros. Para cada rastro, utilizar la Dremel para perforar un pequeño agujero al lado del rastro, cerca del borde del tablero. Idealmente los agujeros sólo deben tocar el borde de cada huella. Utilice una cuchilla para grabar algunos de capa protectora de cada rastro cerca de los agujeros, exponer la traza de cobre. Por último, inserte un cable por cada agujero y soldadura a la traza expuesta.
Sugiero utilizando los cables de cinta ya mencionados para estas conexiones, cable de uno cinta para cada mitad de la Junta y la base común como un solo cable por sí mismo. Dejar los cables durante mucho tiempo por ahora, usted puede acortar más adelante una vez que tengas una idea de cómo todo se encajan.
