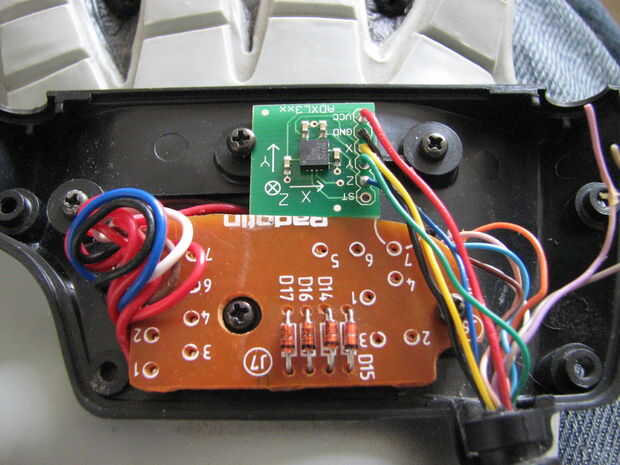

Paso 6: Inserte y conecte el acelerómetro
Sugiero que Dremeling un agujero en la zona sin usar de la placa breakout, así que usted puede insertar un tornillo a través de él. Utilice los orificios de tornillo en el tablero original de palm para encontrar la broca de tamaño correcto. De lo contrario, puede usar espuma adhesiva de doble cara después que soldar los cables a la placa.
Soldadura la VCC, tierra y 3 ejes del acelerómetro a 5 de los cables en el paquete principal que conecta la vivienda de Palma a la caja de la muñeca. Utilicé los siguientes colores:
Rojo - VCC
Negro - tierra
Amarillo - X
Verde - Y
Azul oscuro - Z
Si utilizas espuma adhesiva para fijar las tablas, no conecte todavía! Todavía tenemos dos alambres para soldadura a esta junta.
