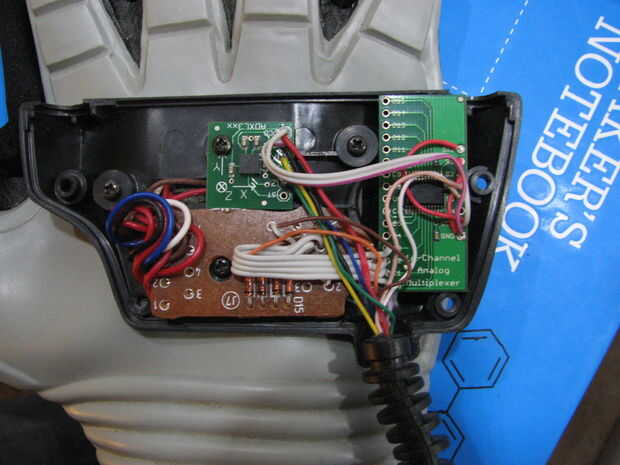

Paso 7: Inserte y conecte el multiplexor analógico
Soldar cables para corta las patillas S3 y S2 al pin GND del multiplexor. Sólo pretendemos usar las primera de cuatro salidas (para los cuatro curva sensores), por lo que queremos superior de multiplexor dos seleccione bits sea siempre 0.
También corto el perno SIG para el pin VCC. Usaremos el mismo 3.3V de la señal para ejecutar el multiplexor y como el voltaje de entrada para los sensores de la curva.
Conecte las cuatro primeras salidas multiplexor (C0, C1, C2, C3) a las entradas para las cuatro curva sensores en el tablero de corte de la palma. Sugerir el uso de un cable de cinta para esto y tratar de mantener un orden razonable, las huellas en el tablero de palma están marcadas con los dedos que se conectan a. He utilizado:
C0 - Pulgar ("T" a bordo de la palma)
C1--dedo índice ("I" a bordo de la palma)
C2 - dedo medio ("M" a bordo de la palma)
C3--dedo anular ("R" a bordo de la palma)
Conecte los restantes dos pernos selectos (S0 y S1) a dos de los cables en el paquete que conecta la vivienda de Palma a la caja de la muñeca. He utilizado:
S0 - blanco
S1 - durazno
Finalmente, conecte los pines VCC y GND en el multiplexor a los pines VDD y GND en el acelerómetro.
