Paso 4: Datos de Ethernet

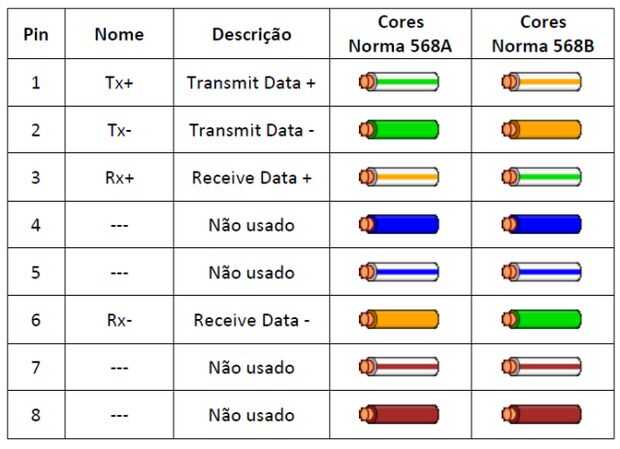

Para 10 y 100 Mbps de la red tenemos la tabla anterior de la configuración de los pares.
Como se ve en la tabla, no se utilizan pernos 4, 5, 7 y 8, así que vamos a utilizar los terminales como positivo y negativo para la energía. Utilizamos los pines 4 y 5 (azul y azul/blanco) como positivos y los pines 7 y 8 (marrón/blanco y marrón) como negativo.

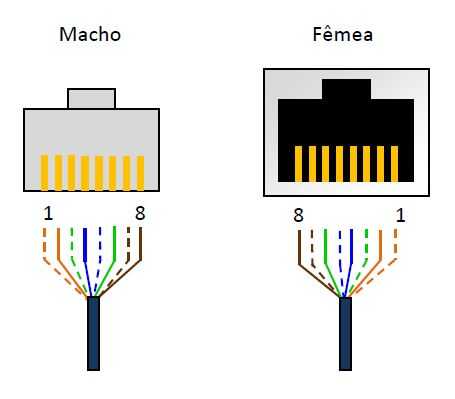

Con respecto a la norma de colores, no importa qué estándar se utiliza, sin embargo todo proyecto debe realizarse con el mismo estándar. En nuestro caso hemos utilizado la norma 568B.
