Power Pack de munición puede (8 / 9 paso)

Paso 8: cableado

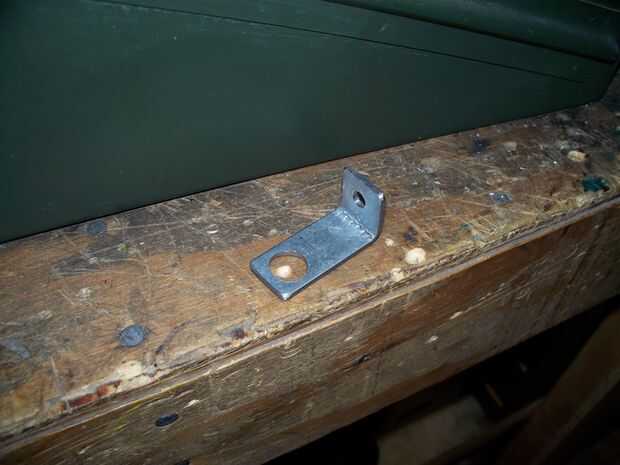

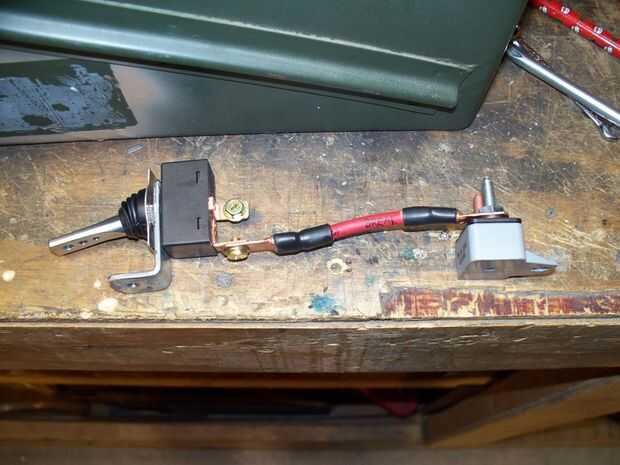

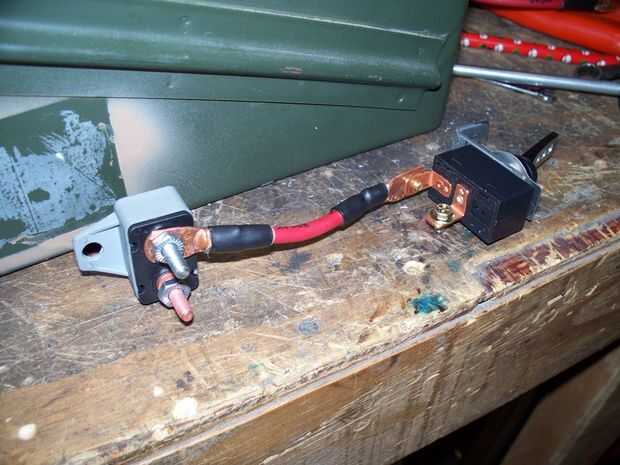

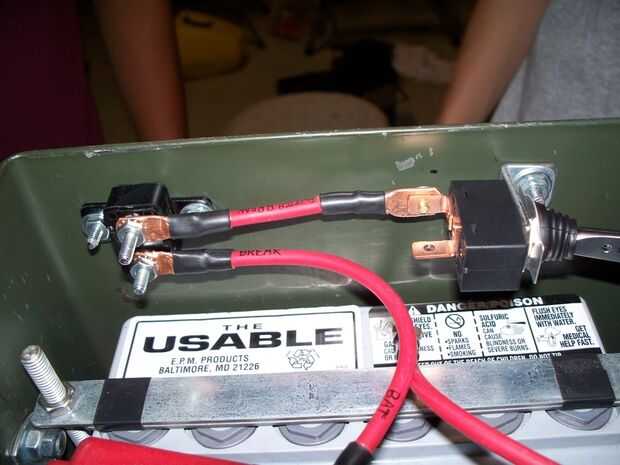

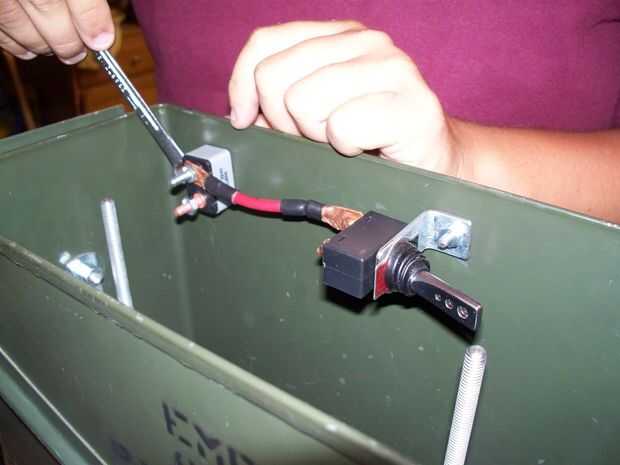

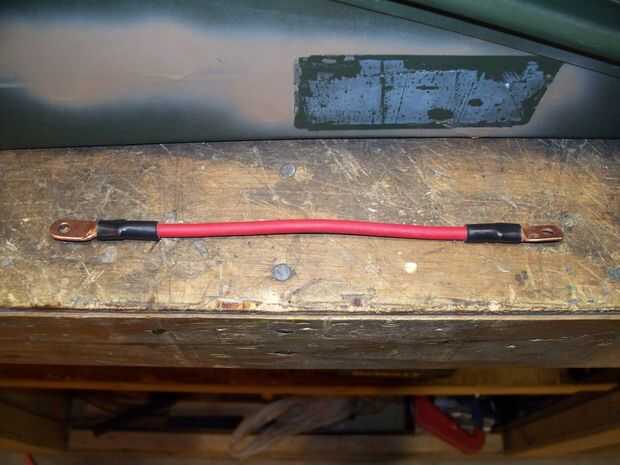

The wiring is pretty simple.  El terminal positivo de la batería está conectado al interruptor, entonces el interruptor.  El terminal positivo del inversor está conectado el interruptor y la espalda terminal negativo al terminal negativo de la batería.

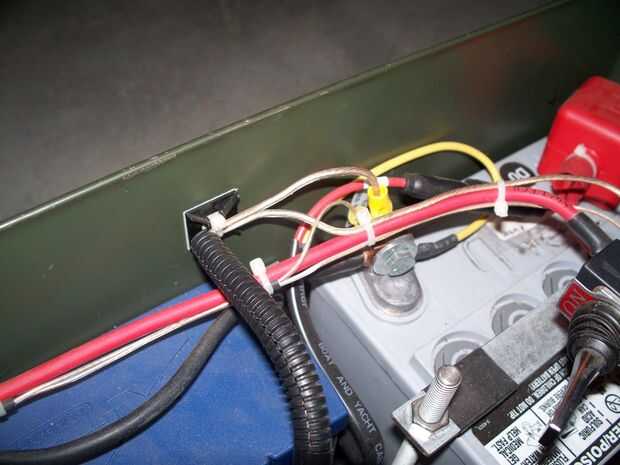

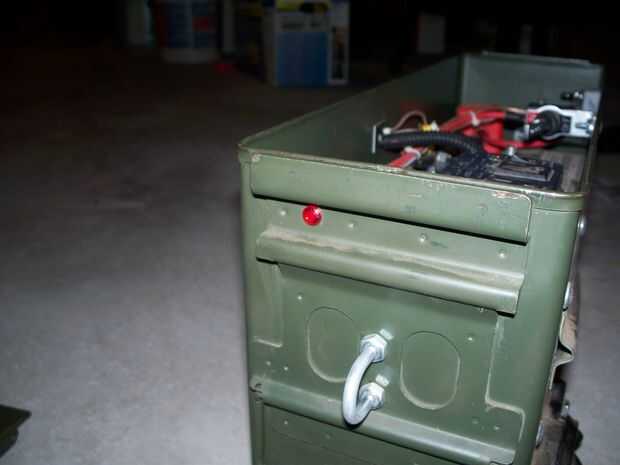

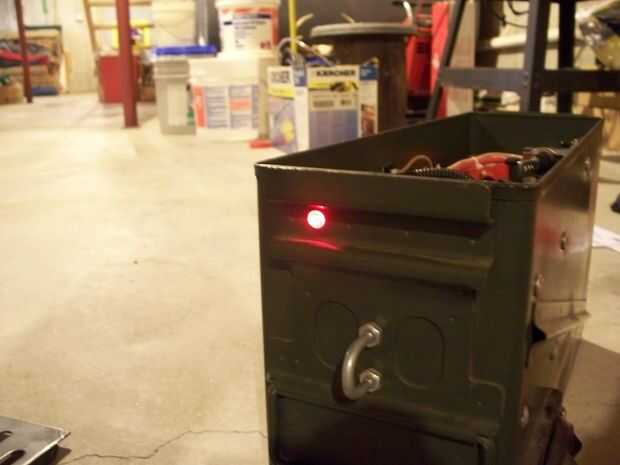

Más tarde agregué (y se puede ver en unas fotos) un LED indicador de alimentación y una toma de corriente de 12 voltios automotriz.

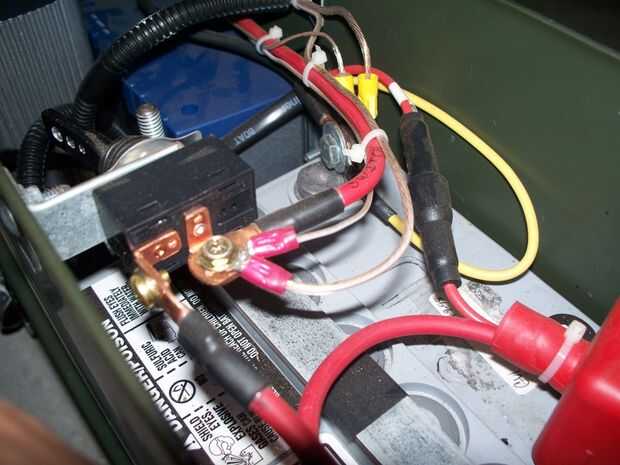

También obtener cableados entre el interruptor y el terminal negativo de la batería.

Automotriz está un cable de extensión barato en walmart que corte el extremo macho y con cable.  Uno como este.

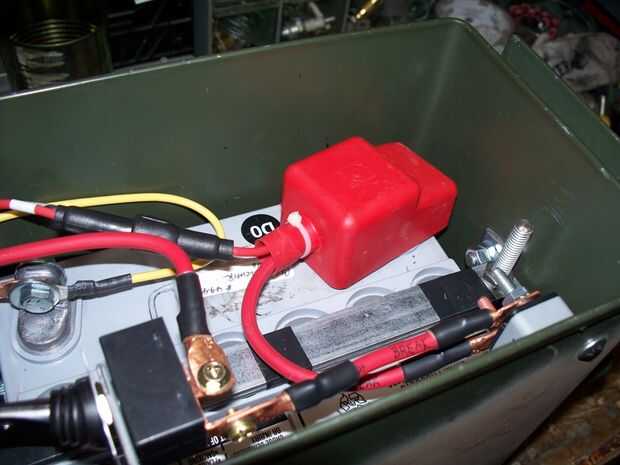

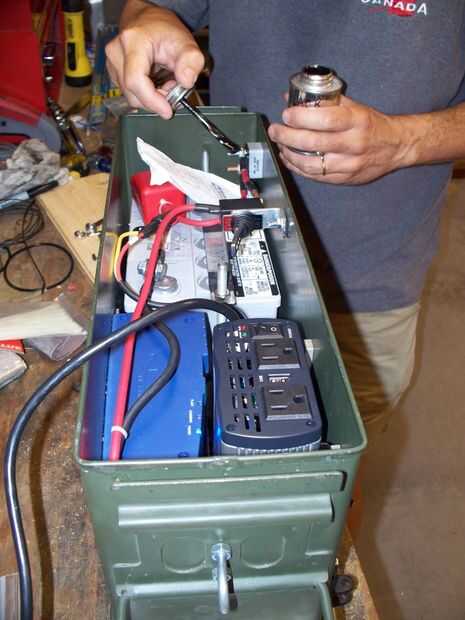

El cargador está conectado permanentemente a la batería así.  Tiene su propio marcado que se atornillan a las terminales, así.

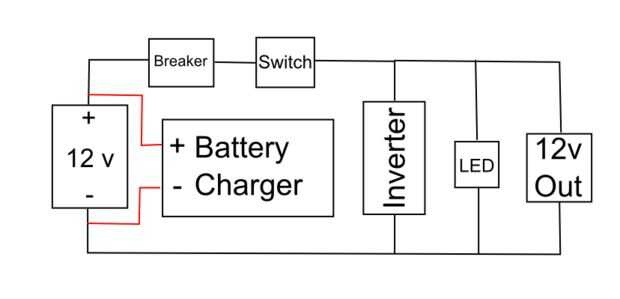

Yo montada encima de un diagrama de cableado para ayudar a ilustrar así.
