¿PowerBank ARDUINO (2 / 5 paso)

Paso 2: El CURCUIT

El curcuit es muy fácil.

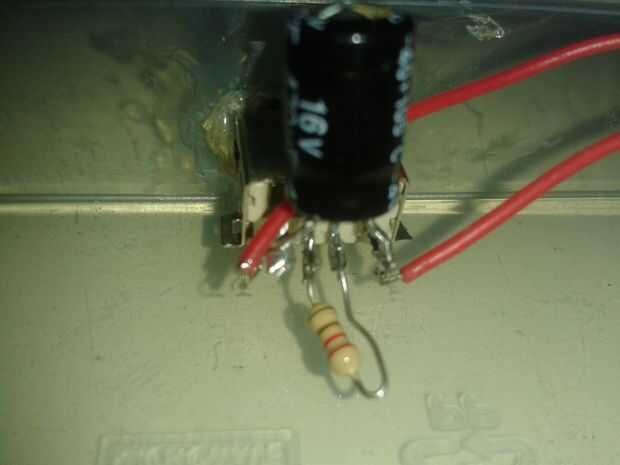

Un resistor de 220Ώ va entre los dos datos D + y D-(no te preocupes el inserto de polaridad les cualquier forma que desee entre las dos clavijas)
Y un condensador entre el pin de dos alimentación del conector USB(la polariity mientras se suelda la mente)
y soldar algún cable de extensión con el conector de potencia 5 + y 5 pines
Conecte los cables de energía negativa procedente de puerto usb a la salida de 5v y tierra y positve.

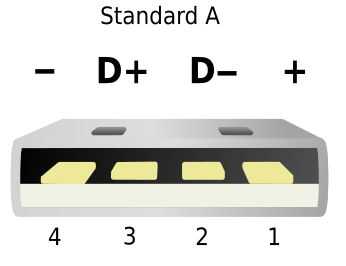

Consulte el siguiente diagrama para las conexiones y el pinout USB.
