Paso 3: Diseño de la electrónica - cómo funciona

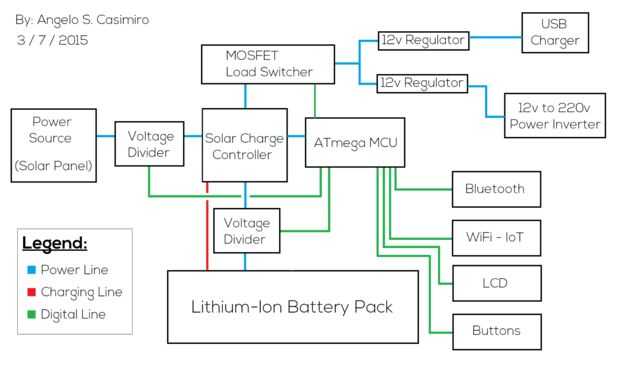

Aquí está un diagrama de bloques del proyecto. Pido disculpas por la mala calidad, he usado MS Paint para hacer el diagrama. De todos modos, escribí la siguiente descripción de un laico sobre cómo funciona el sistema. No utilizar términos demasiado técnicos para que todo el mundo lo entendería.
Cómo funciona:
1.) El panel solar convierte la luz solar en electricidad durante el día.
2 º.) la potencia de salida del panel solar pasa a través de un cruce a un divisor de tensión. El divisor de voltaje hace que la tensión de salida por debajo de 5 voltios lo que es legible al pin analógico de Arduino MCU. Este divisor de voltaje de seguimiento de tensión de salida del panel solar.
3.) Después de pasar por el cruce del divisor de tensión, la potencia de salida del panel solar entra en la sección de controlador de carga del circuito.
4.) el MCU ejecuta un algoritmo para controlar el ciclo de carga del controlador de carga.
5.) después de salida de energía del panel solar a través del controlador de carga (con el permiso de la MCU), entonces pasará a través de un cruce a otro divisor de tensión. El segundo divisor del voltaje (éste) se usa para obtener voltaje de la batería (utilizado para estado de energía).
6.) después de ir pasando por cruce de divisor de tensión, consigue de ahora de salida del panel para cargar la batería de iones de litio.
7.) la carga no se detendrá hasta que el MCU detecta que la batería está llena.
8.) además, hay otra línea (paralela a la línea de carga del cargador) que va a la unidad de carga MOSFET. El conmutador de carga está a cargo de encendiendo y apagando los aparatos automáticamente. Funciona muy similar a los relés. Una vez más, el MCU tiene control a la unidad de carga. Puede modificar el programa en el paso # 31 para añadir algunas características nuevas interesantes a la SlimPanel.
9.) el conmutador de carga sigue el programa escrito. El programa predeterminado sólo suministrará energía eléctrica al cargador USB y Power Inverter si la batería tiene energía suficiente (corte bajo de 16v). Usted puede personalizar el programa de MCU para agregar un menú de selección.
10.) el USB cargador regula la potencia de salida de la batería y baja a 5V (2A). La salida entonces va al HUB USB modificado. El centro extiende el número de puertos.
11.) el inversor convierte la regulada 12v a la CA (220v), la potencia utilizada para aplicaciones de pared.
12.) mientras que todos estos están sucediendo al mismo tiempo, existen otros módulos que están operando también. Como los botones de tacto (para control), pantalla LCD (para la visualización de los modos de estatus y el poder de la batería, módulo Bluetooth (para el control de smartphone y telemetría) y el módulo de WiFi (Intel IoT).
