Paso 6: Elctronico!

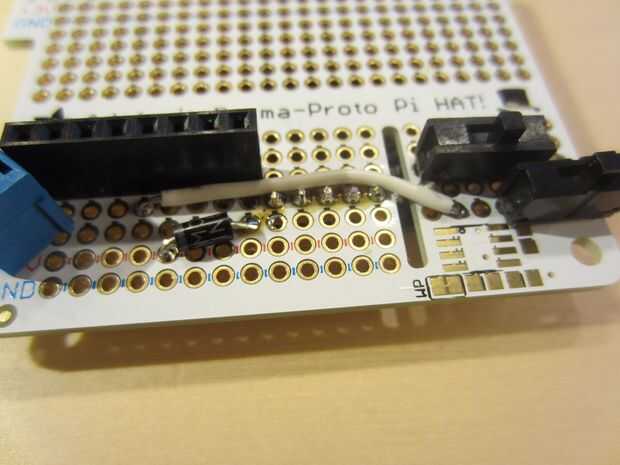

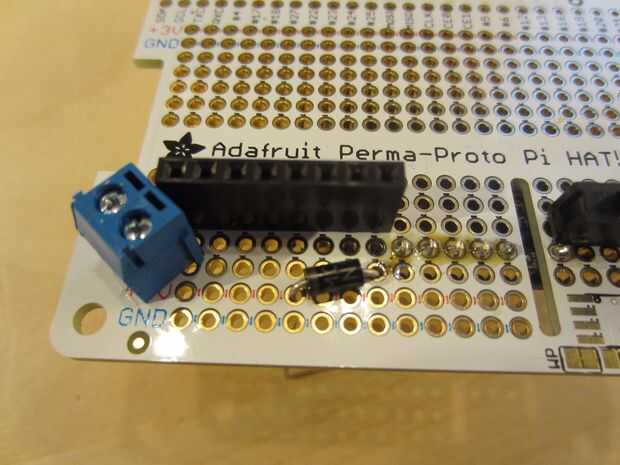

En primer lugar, vamos a Conecte la salida de 5V para la + 5V carril, con un diodo. El sombrero de Raspberry Pi está configurado en un formato de placa, que lo hace todo fácil de alambre. Conecte el diodo y el último pin del encabezado PowerBoost, el otro pin a un agujero en el + 5V tren. Recortar las puntas una vez terminada. La raya en el diodo debe estar más cerca de la entrada del pin el + 5V tren. Revise las imágenes de referencia.

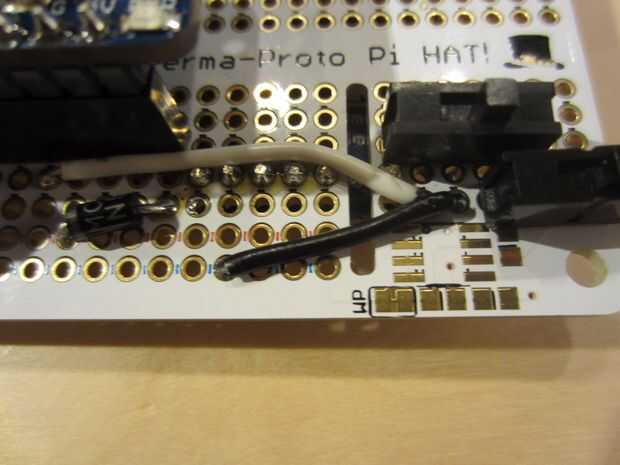

A continuación, conecte un cable de núcleo sólido (preferentemente color blanco) desde el pin 4 de la cabecera de PowerBoost con el conector de la izquierda del interruptor principal (parte trasera del interruptor frontal). Conecte otro cable de núcleo sólido (preferentemente color negro) de cualquier pin en el carril de tierra (más cercano a los + 5V tren), a la patilla central del interruptor principal. Cortar las puntas cuando se hace. Utilice los cuadros para la dirección.
