Paso 1: El principio

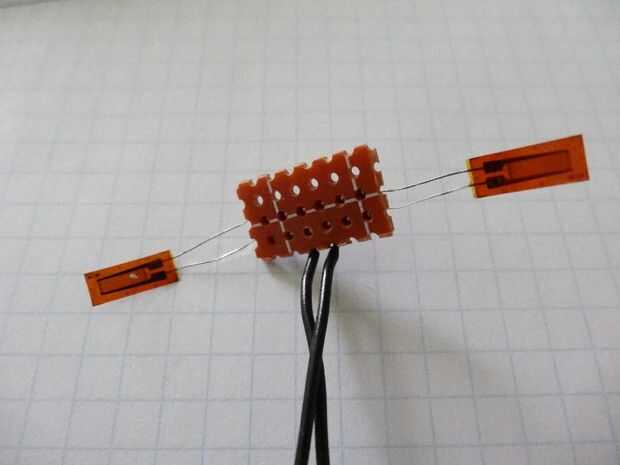

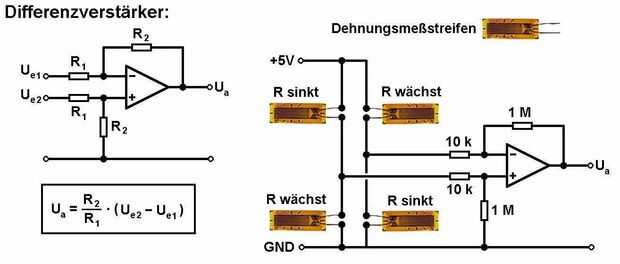

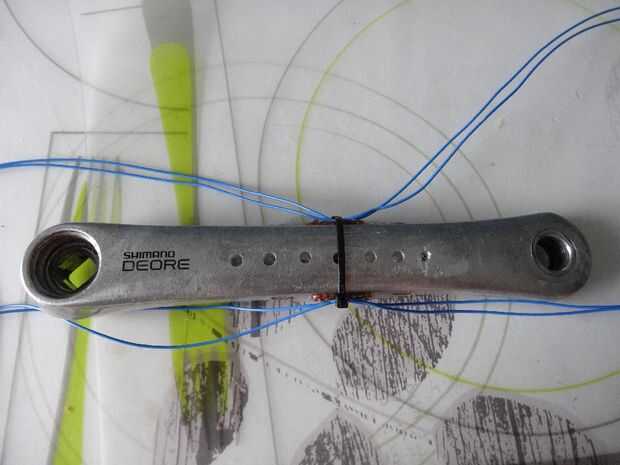

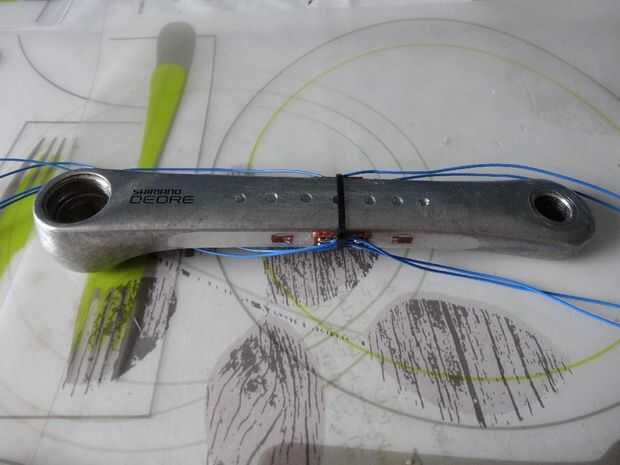

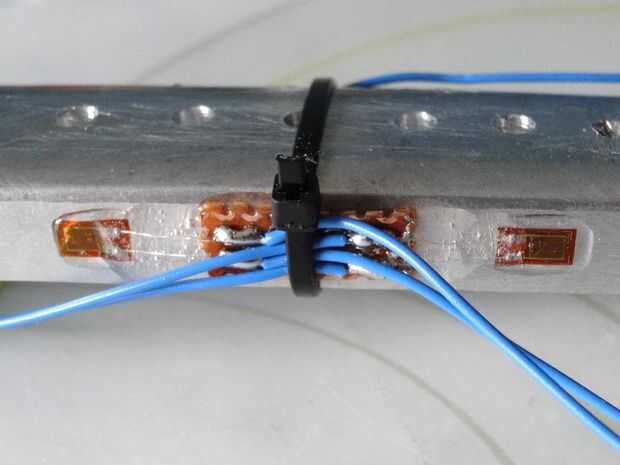

Para calcular la potencia, tenemos que determinar la fuerza actual, que transcurre por el pie en el pedal. Para ello clued cuatro galgas extensométricas (http://www.ebay.com/itm/5Pcs-Pressure-Sensor-Precision-BF350-3AA-BF350-350-Strain-Gauge-Resistance-/361278029289?hash=item541dd93de9:g:oOYAAOSwstxVOFv2) en los lados de mi manivela antigua. Para obtener una señal dependiendo de la carga les arreglé en un así llamado puente de Wheatstone.

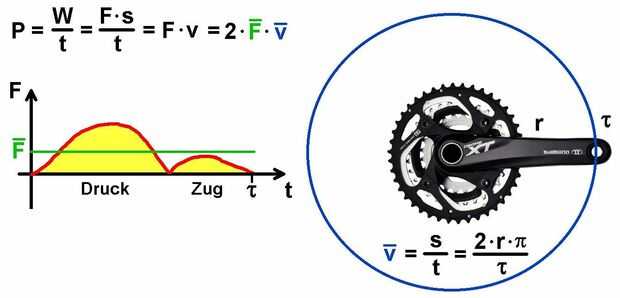

Durante una rotación completa me suma tantas fuerzas como sea posible y calcular el promedio. Combinado con la velocidad media (2 * Pi * radio de manivela / tiempo de rotación) obtengo la potencia P.

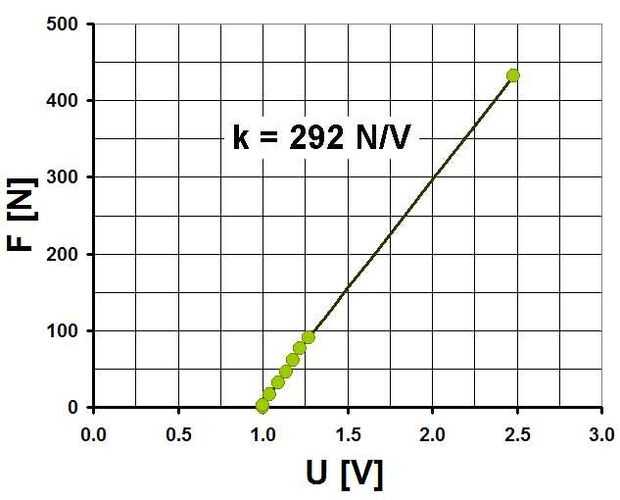

Conocer la proporcionalidad entre la fuerza F y la tensión de salida U filtró la manivela con diferentes masas y yo (un montón de masa ;-)). La subida de la línea es en mi caso 292 Newton/voltios.
Para el amplificador tomé un LF353 con un aumento de 330. Con esta configuración obtener voltajes de salida entre 1 y 4 V. He decidido empezar a 1V evitar una deriva negativa y respuesta tardía. Por lo tanto tengo que determinar el desplazamiento al principio de la medición y reste este desplazamiento desde las siguientes tensiones.
