Paso 1: Herramientas y piezas
Necesidad de you´ll de herramientas
- Soldadura de hierro
- Algo para cortar PCB (Sierra para metales, Dremel con disco de corte, tajada del karate...)
- Algo para perforar agujeros en la PCB de los componentes y montaje - usar una herramienta Dremel.
- Su proceso de producción recomendado: para un solo lado PCB o puede utilizar una placa de prototipos/perforada pcb
- Cortadores de alambre
- algo que tira del alambre

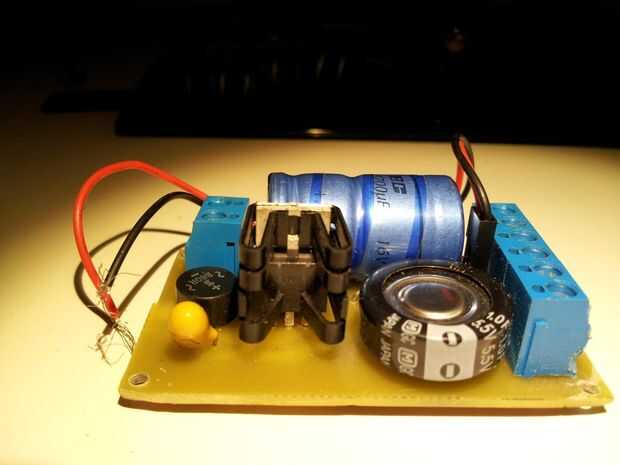

Piezas
(precios en euros conrad.nl para componentes similares - probablemente tiene mucho de esta poner todo ya)
- Rectificador 80V (baja la pata mejor) (0.82)
- 20V axial 4800 uF elcap (2.22, un 1.94 40V 2200 uF funcionaría así)
- tapa cerámica de.1 uF (~. 25)
- Cap de tantalio de uF 100 16v (5,47 - al elco para.25 funcionará también)
- conector de 2 terminales (0.19)
- conector terminal 6 (0.19 X 3 = 0.57)
- regulador de voltaje 7805 (0,64)
- 5V supercap de botón 1F (elco) (2.88)
- disipador TO-220 (1.07)
- existencias de PCB de un solo lado (~ 2.00)
- N5817 diodo (~. 15)
- Cable extensión USB (o cable don´t usted necesita con un USB hembra enchufe en él) (3.00)
- un interruptor (~. 50)
- Algunos cables (~ 2.00)

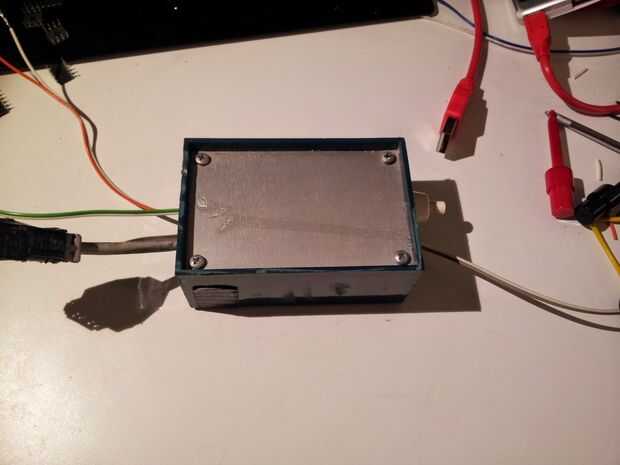

- un recinto de su elección (~ 4.50)
El diseño de PCB utilizo como ejemplo es sobre 64x40mm - considerar esto al elegir su gabinete.
Las luces sacó a la luz incandescente de mi linterna y lo reemplazó con 3 LEDs blancos. Ya se llevó la luz trasera, pero con pilas, por lo que sólo cableado lo con una resistencia extra para evitar comer alimentación demasiado rápido en las paradas, dando preferencia a la linterna. Si tienes una linterna led o luz trasera, se pueden utilizar como-es, solo cable hasta los bornes de la batería.

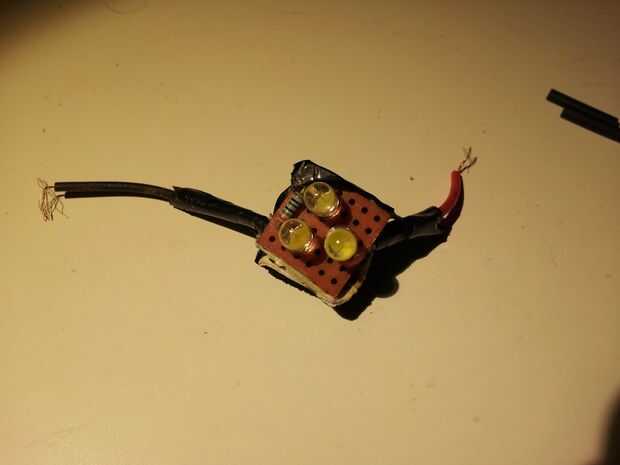

Linterna
Para reemplazar la luz incandescente en su accesorio linterna estándar.
- resistencia de 100 ohm (para los LEDs blancos)
- 3 LEDs blancos
- un pequeño Consejo de prototipos para mantenerlos juntos
Luz de la cola
Utiliza la luz existente de cola LED en mi moto, pero todavía se agrega resistencia para limitar la corriente de drenaje en el circuito de luz de cola.
- Resistencia de 1K ohm (para los LEDs rojos)
- 3 LEDs rojos
- un pequeño Consejo de prototipos para mantenerlos juntos
