Paso 3: construir

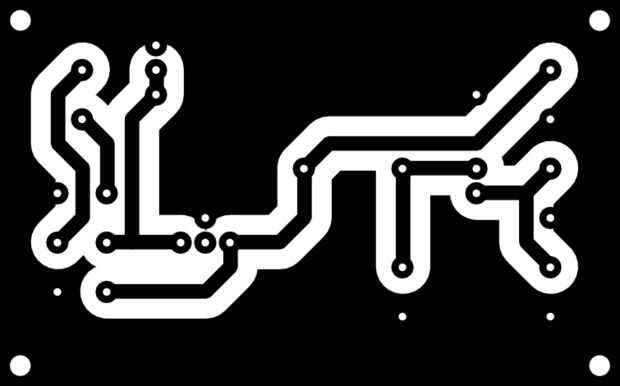

Componente de control Fit en PCB
Una vez que tienes tus piezas, imprimir el PCB y asegúrese de que encajan - ajustar ad necesarios. Te recomiendo editar SVG (enlace más abajo) con Inkscape o algo para modificar el diseño según sea necesario. No dude en añadir etiquetas o lo que sea a la máscara. Si está diseñando su propio PCB con placa perforada, tenga presente el tamaño de la caja.

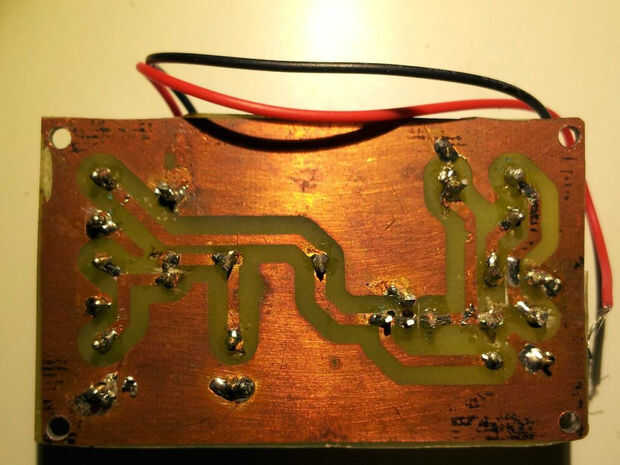

Hacer y taladro PCB
Algunos de los componentes, como los conectores de terminal, el supercap y el 7805 tienen generalmente lleva un poco más grande que los otros componentes (casquillos pequeños, diodo), que tal vez necesite un agujero un poco más grande para estos en el PCB.
Compruebe el ajuste de la PCB en recinto
Asegúrese de que el PCB se ajusta en el recinto que tienes y que se perforan los orificios de montaje requerida. Mejor hacerlo antes de los componentes :) Asegúrese de que dejar espacio para el interruptor a montarse en el gabinete y taladre un orificio para esto también.
La caja del taladro
- un agujero para el interruptor
- un agujero para poder a partir de la dinamo
- un agujero para el cable USB
- un agujero para los cables de luz

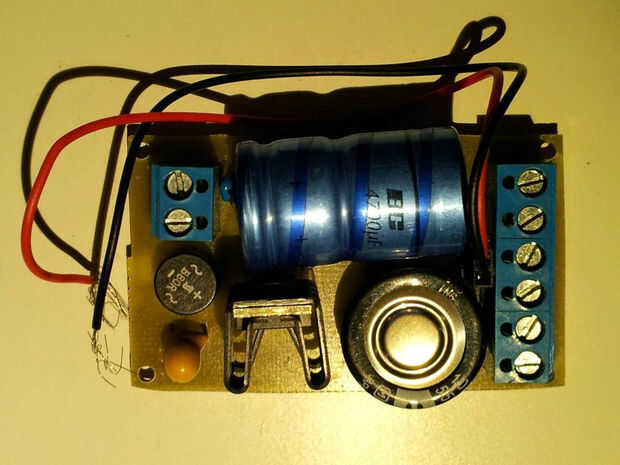

Soldadura
Al soldar en las piezas, cuide la polaridad en el caps / / diodo de rectificador y asegúrese de que el 7805 va por el camino correcto (GND/IN/OUT).
Agregue el modificador
Pase los cables desde el conector de 2 pines al conmutador.
Añadir trozo cables
Te recomiendo anudar los cables y el cable USB dentro de la caja lo don´t llegar fácilmente hacia afuera. Si los conectores de terminal son demasiado grandes para agarrar firmemente el alambre que se utiliza, puede poner a un soldado sobre el alambre para engordar/endurecerles para arriba y hacer que permanecer en los conectores de mejor. Estos se asoman fuera del recinto para estos puede ampliar según sea necesario para adaptarse a las luces y el cuadro de la bicicleta.
Ahora se puede cerrar para arriba. Está listo para probar.
