Práctica iluminación de LED para diversión y beneficio (2 / 4 paso)

Paso 2: Construir el disipador de calor

El pedazo elegido 3 estrellas de Endor se disipará en el barrio de 7W de potencia eléctrica. Puesto que la Rebel LED es eficiente alrededor del 15%, 6W de potencia de entrada se disiparán en forma de calor. Además, la salida de los LEDs disminuirá con el aumento de temperatura y su vida se reducirá con mayor temperatura de funcionamiento. Así es en nuestro mejor interés para mantenerlos tan fresco como sea posible. Para ello, montamos los LEDs a un disipador de calor de aluminio.

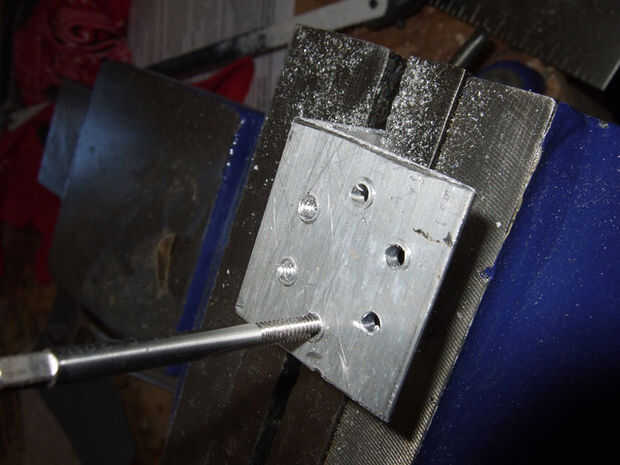

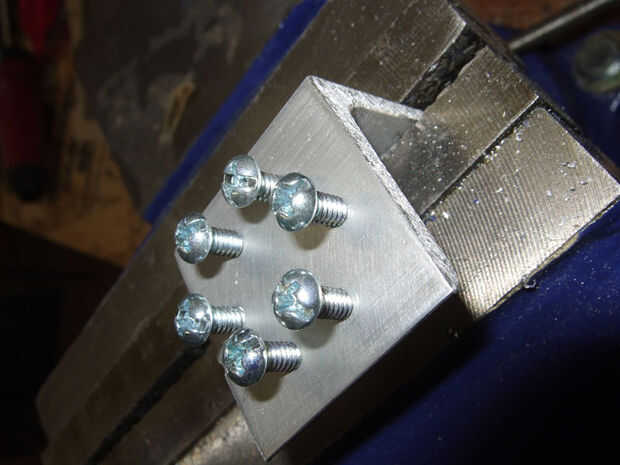

Las fotos a continuación muestran cómo debe perforar una serie de agujeros en su fregadero de calor solicitada para que coincida con el diseño del detalle de matriz de LED en la hoja de datos. Deberá aprovechar para aceptar la prueba y tornillos de montaje enroscar los tornillos dentro de ellas. En mi caso usé tornillos 6-32 que tuve práctico y un grifo. Su kilometraje puede variar.

Antes de montar el LED también puede lijar y pulir la superficie de aluminio para mejorar la transferencia de calor. Para hacer esto, comience con grano 400 y mover hasta 600 lija antes de pasar a un compuesto para pulir como esmalte de aluminio de la madre. Ya que estos LEDs no generan mucho calor puede ser excesivo, pero es demasiado fácil.
