Paso 3: Montar el LED y el conductor de alambre
![]()
![]()

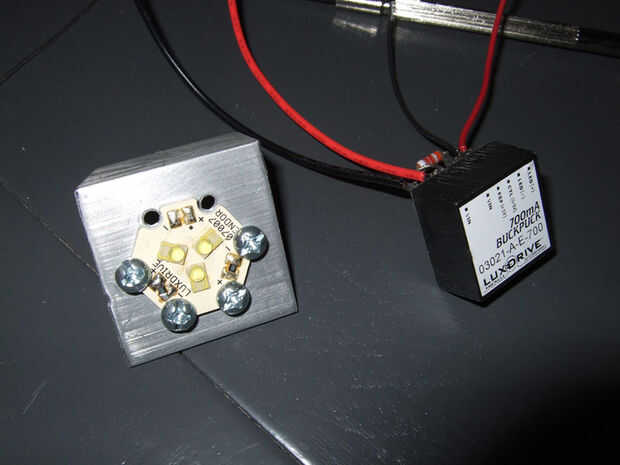

El siguiente paso es montar el LED en el disipador de calor. Como se puede ver en la foto, yo sólo utiliza 4 de los seis agujeros para montaje y utiliza los otros dos para ejecutar los cables de alimentación del circuito controlador de. Esto ha trabajado muy bien desde los 6 tornillos no son necesarios para mantener buen contacto térmico con el disipador de calor. Antes de atornillar abajo de tu LED, poner una cucharada de disipador de calor compuesto debajo de la estrella del LED. Puesto que la estrella de Endor es aislada se puede utilizar un metal o dieléctrico base disipador de calor compuesto. Usé un níquel-molibdeno basado en anti-seize grasa que tenía práctico ya que no pude encontrar mi jeringa de grasa de disipador de calor. No he tenido problemas.
También tienes que soldar los cables a su controlador de LED y matriz de LED. En mi caso no quería una opción Atenuación por lo que dejé esos pines abierto como se indica en lahoja de datos. Ya que este proyecto será parte de un sistema de iluminación de baja tensión con su propio interruptor de la luz queda afuera así cualquier capacidad de conmutación.

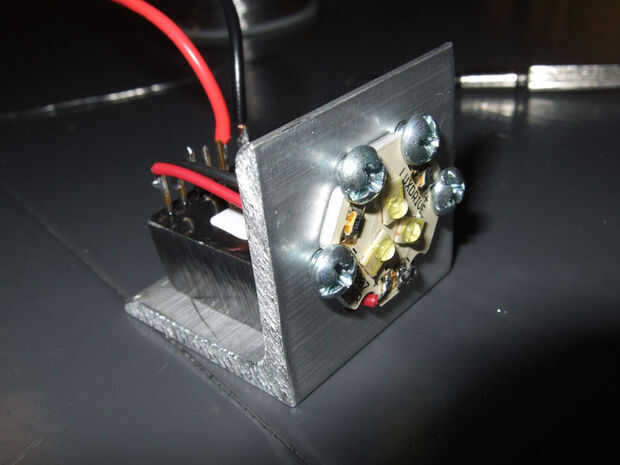

Con el LED enroscada y todo atado con alambre según sea necesario, puede pegar el circuito controlador del disipador ya que es tan pequeño. Hay ningún requisito de enfriamiento para el conductor pero esto hará que el sistema más fácil de montaje. Ver foto.
