Paso 2: diseño
Me gustaría una buena fuente de luz uniforme alrededor de la lupa de las manos extras.
Baja tensión, compatible con fuentes de energía comunes (12V)
Sólido
Bajo consumo de energía

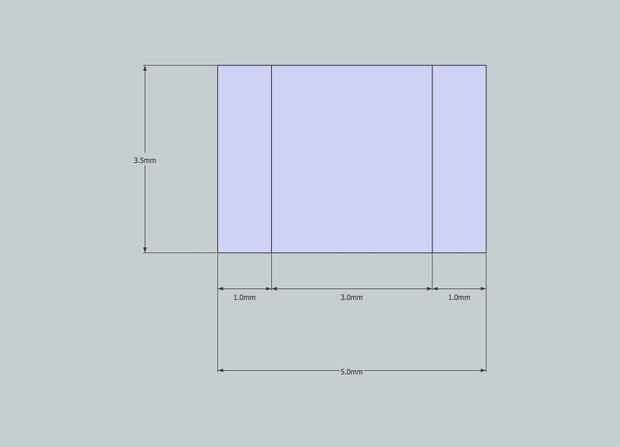

Medidas:
El diámetro externo de mi lupa es 62mm
Un LED es aproximadamente 5mm de largo
Un LED es de aproximadamente 3,5 mm de ancho
Un LED tiene 0, contactos ancho 75mm en su parte inferior sobre la anchura del LED
Cada LED necesita 3V

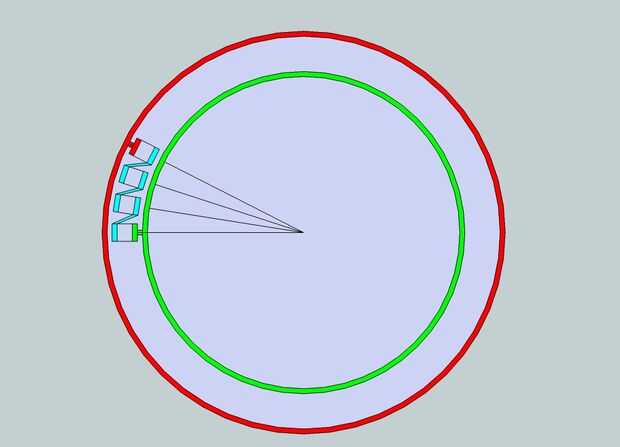

Sabiendo esto voy a poner 4 LED en serie. Para minimizar los errores humanos se aseguro que todos los LEDs pueden montarse en la misma orientación.

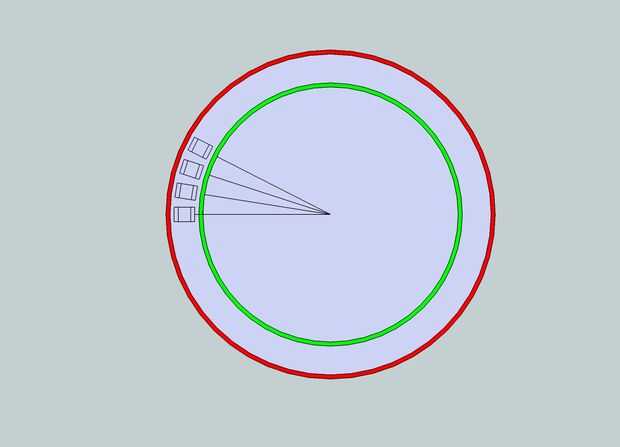

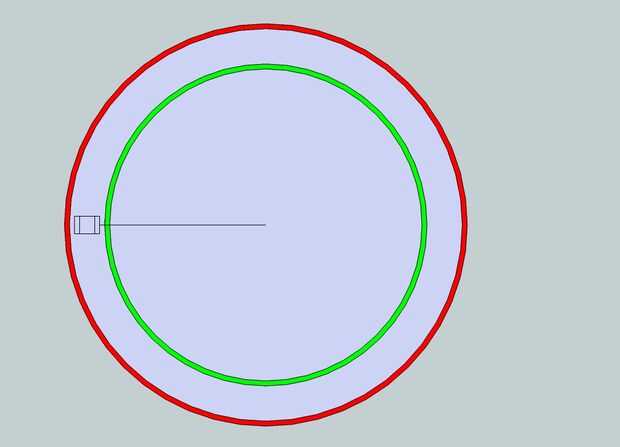

Para obtener una buena distribución de luz dividí el anillo en 40 segmentos dejando cada uno llevó con mucho espacio por lo que puedo meter alrededor de él con mi soldador. Esto da un LED cada 9 grados.

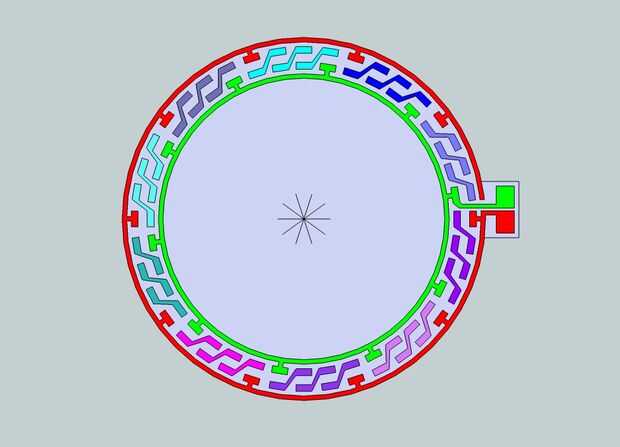

Para conectarlas hay será un camino conductor de 1mm en el interior del anillo y uno en el exterior. Dentro de estos anillos encajo los grupos de la serie. (ver imagen)
Entre los grupos de la serie y la alimentación principal anillos allí será espacio de 1mm (para la comodidad de mis dedos gruesas)
Después de terminar el diseño en Sketchup exportado a formato DWG para convertirlo en código de G
