Paso 5: Wriring el poder
La salida de la fuente de poder PlayStation es 7V aproximadamente Pi utiliza 5V por lo tanto con el regulador podemos soltar el 7v a 5v y utilice la fuente de alimentación de PlayStation.

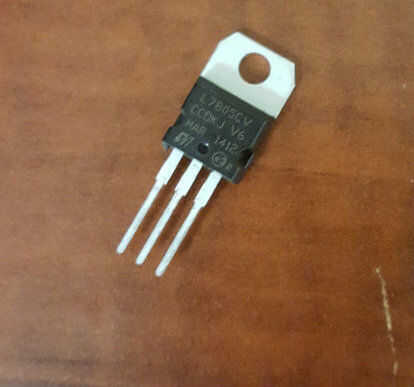

6 alambres también algunos eléctrico cinta o calor la tubería del encogimiento y necesita el regulador.

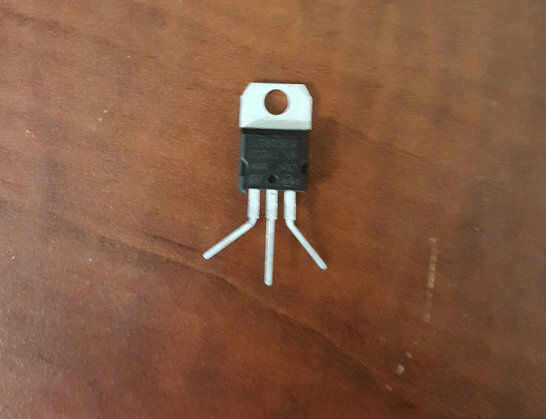

Lo primero es tomar su regulador y ligeramente ambos extremos hacia afuera dejando la media recta de la curva. Sus extremos son el + y el medio es compartido -

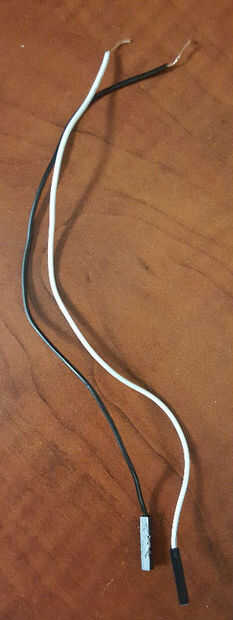

A continuación tomar los cables y retire el extremo macho dejando solo los extremos hembra. Tira el extremo macho y el 6 a 3 hilos cada uno con 2 extremos femeninos se combinan. Se trence los cables y soldarlos giro ellos juntos y la cinta que les Tuerza juntos ellos y tubo del encogimiento del les o los 3 como excepto la negativa que uno dejo los cables sólo torcido y expuestos.

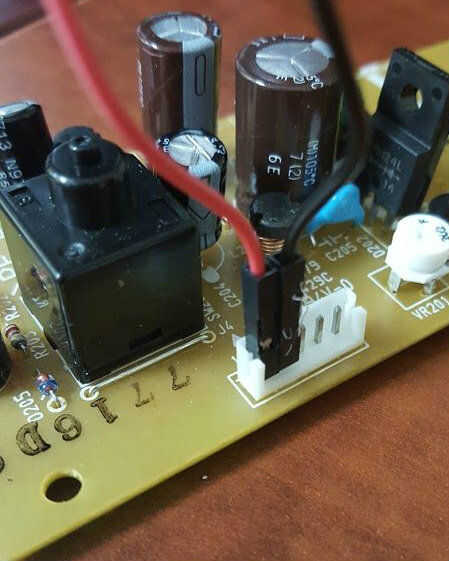

A continuación enchufe un extremo del positivo en la izquierda pin la mayoría de la fuente de alimentación de PlayStation (cable rojo en la imagen). Luego tomar el otro extremo de ese alambre positivo y empuje en el extremo izquierdo del regulador.

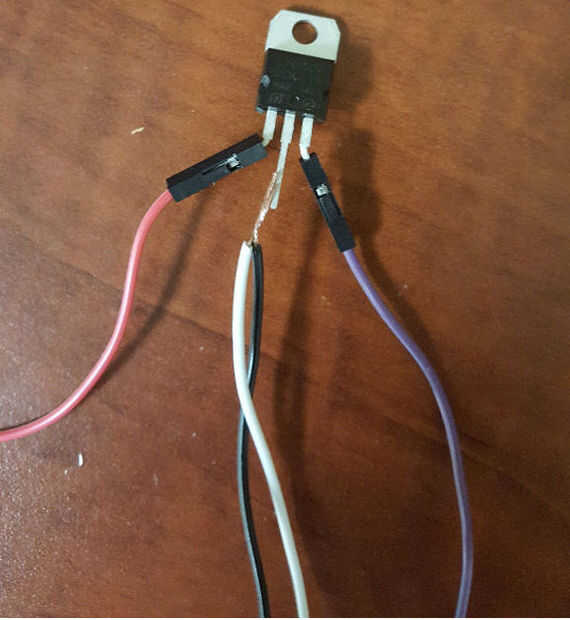

Ahora conecte un extremo del cable negativo el pin al lado de lo positivo en la placa de PlayStation (cable negro en la imagen). Luego soldar el alambre torcido con el conector medio del regulador. Ayuda a algo en la parte posterior del perno para disipar el calor al chip regulador
Tomar el otro cable que no está conectado a nada y enchufe la clavija derecha del regulador.
En este momento he probado la tensión de la fuente de alimentación y se registro en 5V para el PI
Me pareció que el lugar sólo bueno para el PI caber en la esquina superior derecha hay un agujero de tornillo que se alinee con el PI lo suficiente que no se mueve mucho
Por último tomar el extremo hembra negativo y el positivo extremo hembra y

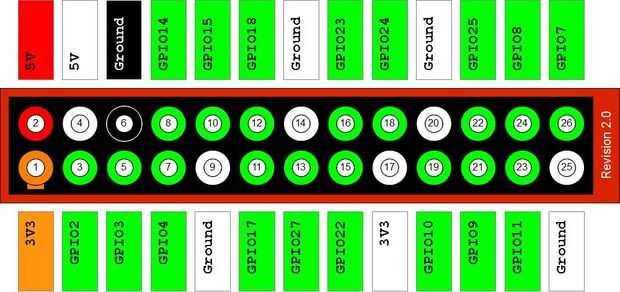

Conecte el PI. Tiene que ir en el conjunto inferior de pines 2 al final hacia la derecha es positivo entonces a la izquierda de que es negativo mirando en el diseño de números 4 es positivo y 6 es negative(see pictures)

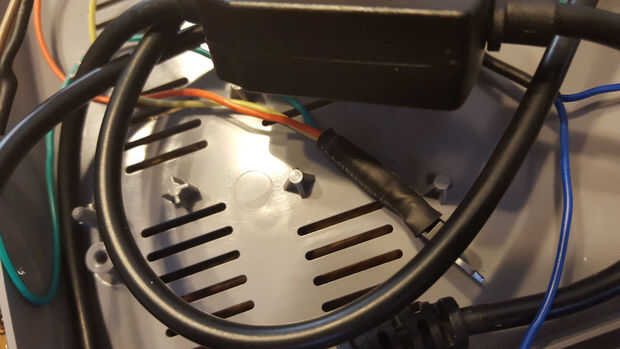

Una vez que todo está conectado puede cinta para arriba o encogimiento del tubo que mantenerse a salvo
