Paso 3: Alambre para arriba de la placa de circuito

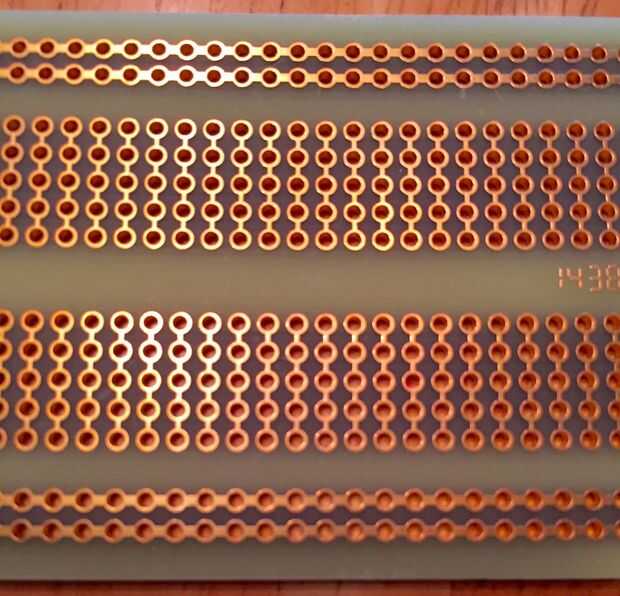

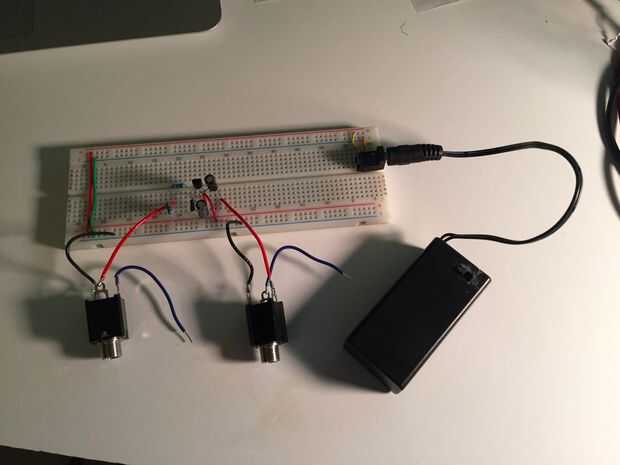

Antes de soldar cualquier circuito, es buena probar en un protoboard para asegurarse de que funciona. Este es también el tiempo de prueba diferentes opciones, como diferentes JFETs o ver si el circuito alrededor de un punto de funcionamiento de 0V o 4.5V de polarización eliminando o incluyendo R! hace la diferencia. Una vez que tienes la configuración de circuito que quieras y funciona, usted puede soldar a un protoboard. Hay muchos estilos de tablero diferentes para elegir, pero me gusta especialmente los donde los agujeros están conectados por las tiras de metal en la parte posterior de la misma forma exacta como un protoboard, con agujeros en medio de la Junta en franjas verticales y los agujeros a lo largo de los bordes superior e inferior en tiras horizontales de alimentación y tierra. La mayor ventaja de estos es que no tienes que mantener a los bancos la Junta para ver lo que se conecta a lo que se suelda, ya que sólo se puede transferir su trazado de circuito de la protoboard. Un número de empresas hace este tipo de tablero, pero los de Adafruit son especialmente buenos. I ordenar los de tamaño completo y luego cortado a la medida según sea necesario con tijeras. Para montar la placa de circuito en el caso de la lata junto con los conectores de la batería y el teléfono, la Junta no debe ser amplia de más de 10 agujeros.

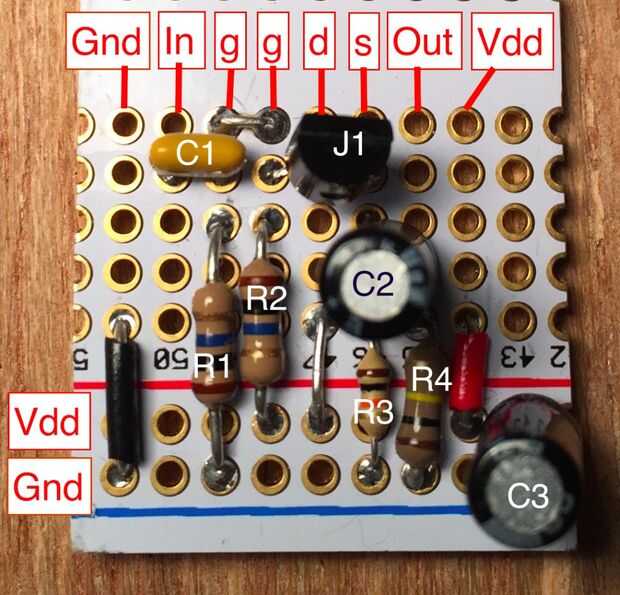

La foto de arriba muestra la disposición de circuito detallados en la versión soldada de la protoboard de Proto de Adafruit. Cada una de las tiras verticales están marcados con los nombres de nodo del circuito del esquema y las tiras horizontales de fondo son Vdd y franjas verticales GND. Nota que dos se dedican al nodo de puerta JFET (g), atado por un pequeño puente de alambre. También tenga en cuenta que la tira vertical de la izquierda está ligada a la tierra y la derecha a Vdd, para proporcionar más agujeros para conectar las tomas de teléfono y el clip de batería. Al conectar los condensadores electrolíticos C2 y C3, preste atención a qué lado es (+) y (-). El cable más largo es el (+) terminal.
Por último, en un detalle muy sutil, si nos fijamos en la hoja de datos para un 2N5457 o JFET J113, verás que había invertido las conexiones a los terminales de fuente y drenaje. Para estos 2 JFETs y muchos otros, el dispositivo es simétrico y los terminales de fuente y drenaje son intercambiables y esta hecho para el cableado de un poco más simple.
Punta de soldadura: Cuando se suelda a la placa, su forma de los componentes de menor a mayor altura de trabajo. Inserte las resistencias y los cables de jumper en la placa primero, mantienen en su lugar con cinta adhesiva en la parte superior de la Junta, entonces voltee la placa y soldadura en la parte posterior y recortar los hilos al ras con el tablero. A continuación el condensador de cerámica y el JFET del mismo modo, y entonces pasado los condensadores electrolíticos.
