Paso 4: Conecte el teléfono y el Clip de la batería
Conectar los jacks de 1/4" y el clip de la batería es sencillo, con un pequeño toque. A pesar de que el conector macho de un cable de guitarra tiene dos contactos, punta (T) que lleva la señal y el escudo (s) que es la tierra, estamos usando conectores hembra con tres terminales, punta (T), anillo (R) y escudo (S). La torcedura es que usaremos el terminal de anillo de la toma de salida para crear un interruptor para que la batería se desconecta cuando no se conecta a la salida.

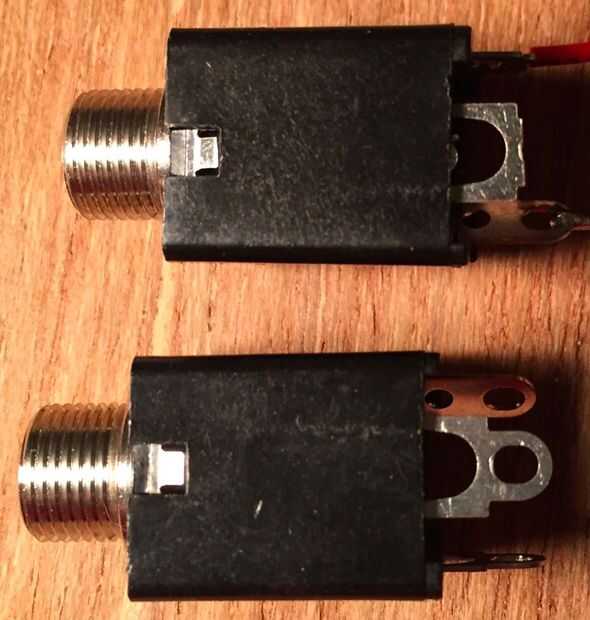

Porque el ajuste dentro de la lata de la menta es apretado, puede que necesite clip de las puntas de los terminales del conector si están demasiado tiempo antes de que la soldadura a ellos como se muestra arriba.
Use un par de pulgadas de alambre de conexión trenzado para hacer las conexiones. Trenzado es más flexible que sólida, que facilita la disputa de todas las piezas en su lugar en la lata.

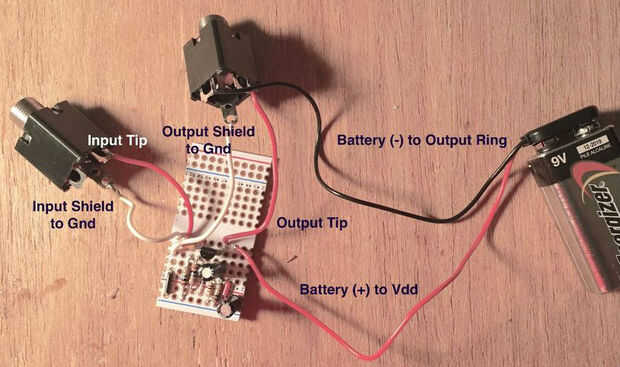

La figura superior muestra el cableado a los conectores y clip de la batería. Los terminales de punta de los dos gatos de ir a la y conexiones en el tablero. Ambos terminales de pantalla van a la tierra. (+) Terminal del clip de la batería va a Vdd en la Junta. Ahora aquí está el giro: la terminal (-) del clip de la batería va al terminal de anillo de la toma de salida. Si no hay enchufe en el conector, luego se desconecta la batería, pero si se inserta un enchufe, ya que el enchufe realmente no tiene un contacto de anillo, el anillo terminal y extremo terminal del escudo que pone en cortocircuito juntos, conectando el terminal (-) de la batería a tierra. Este es un truco común para extender la duración de la batería de efectos de guitarra.
