Una etapa de fono de alta fidelidad
Preamplificador de Phono Muffsy PP-3 es un preamplificador hifi para giradiscos de vinilo con MM y alto rendimiento MC cartuchos.
Con su práctico, recta hacia adelante diseño que se centra en el rendimiento y costo, este proyecto atiende a amantes de la música y amantes de la música.
Por una vez, no está involucrado en una pieza de verdadero audiófilo de ninguna magia. Se obtiene cumplimiento RIAA espectacular (+-0,025 dB, 1-100.000 Hz), ultra bajo ruido, gran maravilloso escenario y detalle superior. Todo se hace con un pequeño PCB y estándar, frente a los componentes de la plataforma.

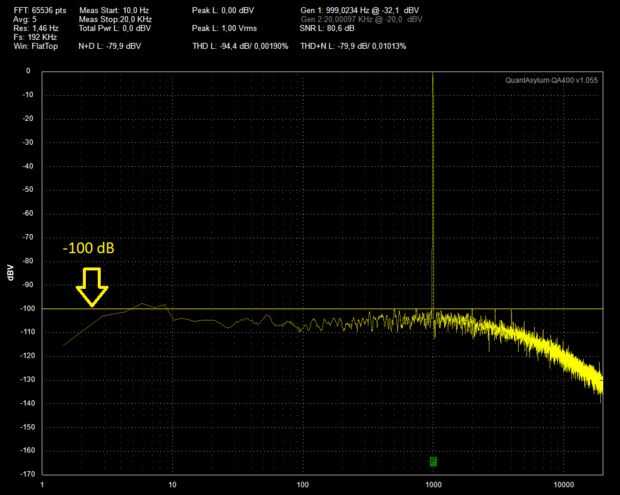

Especificaciones
- THD: 0.00190%
- THD + N: 0.01013%
- SNR: 112,83 dB (entradas en corto circuito, en relación con 1 Vrms/0 dBV)
- Interferencia: dB-102.24
- IMD: 0.0195% (UIT-R, 19 + 20 kHz)
- Rango dinámico: > 110 dB (THD + N: 1%)
- Cumplimiento de RIAA: +-0,025 dB
- Ecualización RIAA: Pasivo
- Ganancia: 36-46 dB en cuatro pasos
- Impedancia de entrada: 17 k - 150 k ohm en quince pasos
- Capacitancia de entrada: Opcional (espacio para condensadores en la placa)
- Tamaño del PWB: 84 x 56 mm
Disponible como un Kit
Preamplificador de Phono Muffsy PP-3 viene como kit, en la Tienda de Muffsy y en Tindie.

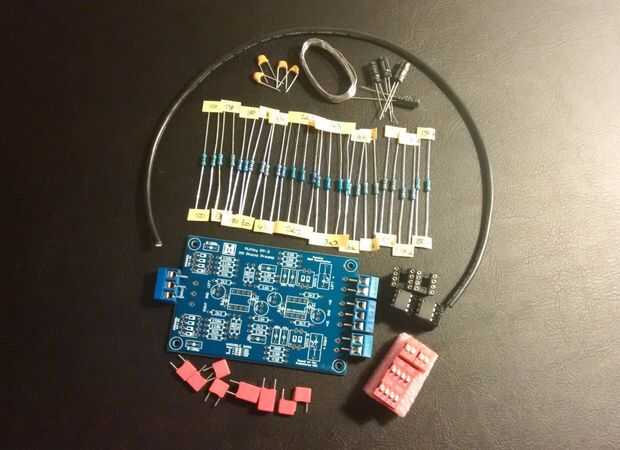

Completa y fácil de construir
El equipo de Muffsy PP-3 contiene todo que lo necesario para construir una etapa fono trabajo completamente. Como ya tienes un soldador y un par de pinzas, podrás construirlo. Incluso viene con alambre de soldadura!
Tenga en cuenta que el kit no incluye fuente de alimentación, cables y conectores y recinto. Alternativas se incluyen en estas instrucciones, seguirlas y usted tendrá una etapa de completa fono.
Extensa documentación
Toda la información que usted podría desear sobre esta etapa de fono, incluyendo esquemas y modificaciones, está disponible en la Página de inicio de Muffsy.
