Paso 1: Resumen de las instrucciones

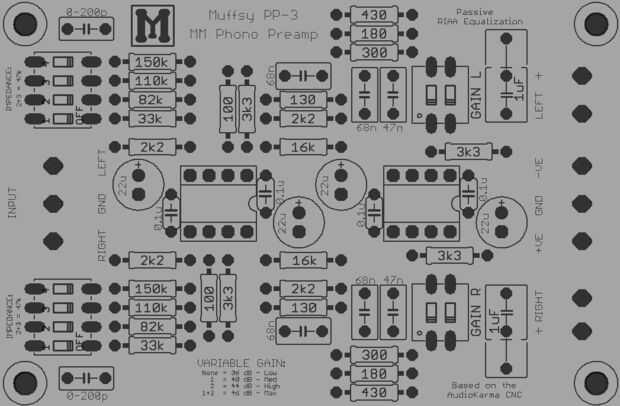

Ilustraciones detalladas
Estas instrucciones le guiará todo el camino de una bolsa de componentes a una etapa de fono completamente funcional.

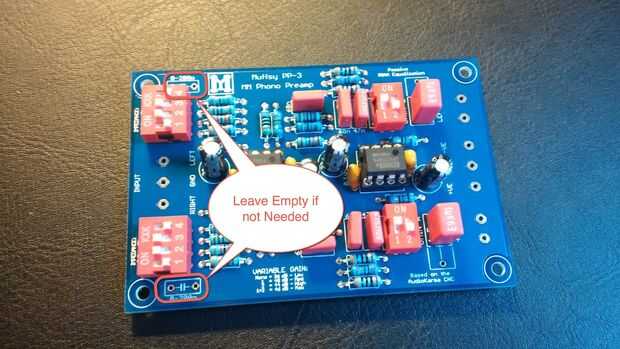

Cada paso tiene una imagen que describe los componentes que se montarán y una imagen anotada de la Junta real en curso.
Contenido
- Pasos 2 a 10 muestra la soldadura real de los componentes
- Paso 11 muestra el panel posterior
- Paso 12 muestra que el audio y fuente de alimentación cableado
- Paso 13 maneja la caja
- Paso 14 describe las distintas posiciones en el tablero
Antes de comenzar
- Preamplificador de Phono Muffsy PP-3 de soldadura se llevará hasta una y media hora.
- Asegúrese de que tener suficiente tiempo y un ambiente sin distracciones.
- No insistir, simplemente disfrutar de edificio.
- Tómese el tiempo para leer y entender las instrucciones. Asegúrese de que comprender cada paso. Si no, volver a leer o hacer una pregunta en la sección de comentarios.
- Observe que muchos componentes deben estar orientados a una determinada manera. Mira las fotos para evitar confusiones.
Cómo soldar
Si apenas vas a empezar a soldar, o si necesita una actualización sobre cómo soldar,SparkFun tiene un estupendo tutorial para soldar los componentes a través del agujero.
Si nunca han soldado antes en su vida, os recomiendo que miréis a través de los dos videos instruccionales sobre de EEVBlog. (A parte 1 - herramientas de soldadura y soldadura parte 2 - a través de componentes de agujero)
Una nota sobre la placa de circuito impreso
La placa de circuito impreso de alta calidad tiene platear-por los agujeros. No intente perforar estos agujeros para hacerlas más grandes. Al hacerlo se rompe la Junta.
Es seguro perforar cuatro agujeros (uno en cada esquina) para hacerlas más grandes.
