Preamplificador de Muffsy Phono PP-3 (3 / 14 paso)

Paso 3: Soldar los zócalos DIL

Los zócalos DIL (dual en línea) son el siguiente componentes en el PCB. Estos zócalos se utilizan para que los chips de amplificador (amplificadores operacionales) pueden reemplazarse si es necesario.

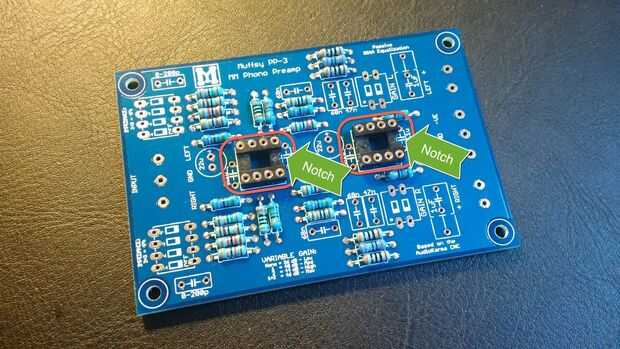

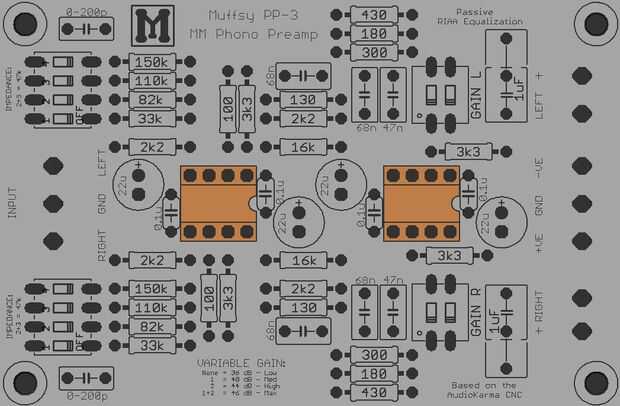

Observe que los conectores tienen una muesca en ellos. Esta muesca tiene que coincidir con la imagen de la placa de circuito.

Al soldar estos sockets, puede utilizarse un trozo de cinta para sostenerlas en lugar.
