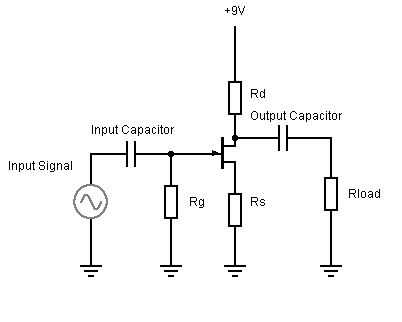

Paso 2: Elegir los valores de Rd y Rs
Ahora que ya tenemos los parámetros vitales (Vcc = 9v, ID = 3mA Vgs (off) =-2, 5V) podemos elegir el valor de las resistencias Rs y Rd. En la hoja de datos para mi Jfet, no dice Rds (on) de lo Jfet. Ya que esto siempre va a estar en el modo lineal y no saturado, no es una preocupación importante si usted acaba de poner el 0 en la ecuación, anula el requisito para el SDR. obviamente, si Rds se especifica en su hoja de datos, puede Agregar a la ecuación.

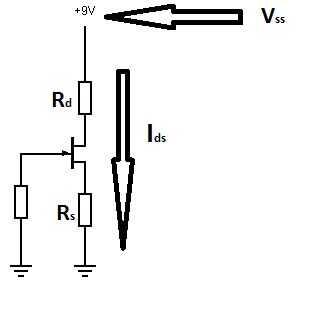

El primer parámetro que debemos calcular es la resistencia total Rs y Rd. Esto requiere la Vcc, Ids, RDS (encendido) y Vgs(Cut off).
Por lo tanto:
RS + Rd = (Vcc-(RDS (encendido) x ID)) / Ids
En mi situación, esto resulta como:
RS + Rd = (9 – (0 x 0,003)) / 0.003 = 3000 Ohm
Ahora que calculamos la resistencia total Rs y Rd, ahora hay que calcular lo que será cada uno.
En primer lugar, debemos calcular la resistencia de fuente:
RS = Rs + Rd x (-Vgs(off) / 10)
Una vez más, en mi caso, se trata de:
RS = 3000 x (-2.5 / 10) = 750 Ohm
Cálculo de Rd de esto es una tarea muy fácil de:
(Resistencia total de Rs y Rd) – Rs = Rd
Que en mi caso:
3000 ohmios – 750 Ohm = 2250 Ohm
Desde este simple matemáticas y uso de la ley de Ohms, hemos calculado los parámetros vitales para un amplificador JFET.
Puesto que estos valores no son valores de resistencia estándar, sólo podemos ir los valores más cercanos a ellos con la serie E24: http://www.logwell.com/tech/components/resistor_values.html
Mis valores de la resistencia será:
2250 es ahora 2.2K Ohm
750 es realmente ya un valor de resistencia de la serie E24!
