Paso 4: Diseñar un amplificador JFET con la técnica de línea de carga

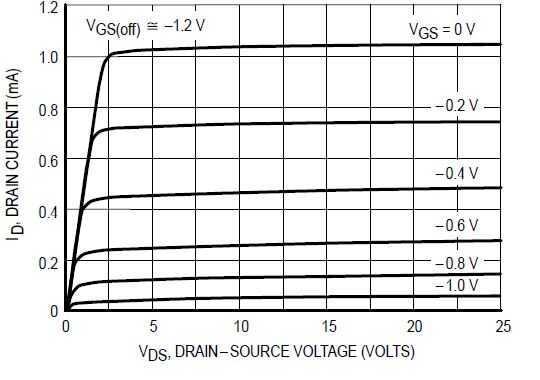

Como funciona esto es debe ser capaz de editar la tabla de alguna manera (por ejemplo utilizando Microsoft paint o impresión de la carta y hacerlo con un lápiz.) y se debe dibujar en la línea de carga de valores solicitadas.
Ya que mi carta sólo muestra hasta 1.2mA de drenaje actual, voy a utilizar un valor de corriente de 0.8mA en 9v por lo que yo puedo utilizar mi carta astral.

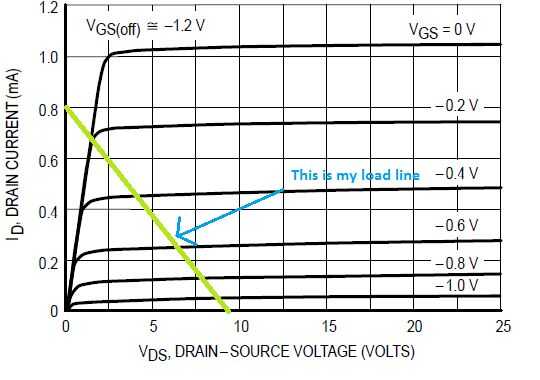

Así que el primer paso en el uso de la técnica de línea de carga es creerlo o no, dibujar una línea de carga! Una línea de carga es, literalmente, una línea que se dibuja de la Vcc (dren al voltaje de la fuente en este cuadro) a cuanta corriente a fluir, así que en mi caso de 9v a 0.8mA. Esta línea se utilizará para calcular el punto de polarización y el valor de la resistencia utilizado para Rd y Rs.
Cálculo de que Rd es muy fácil en este caso, literalmente consiste en:
Rd = 9/0.0008 = 11250 Ohm

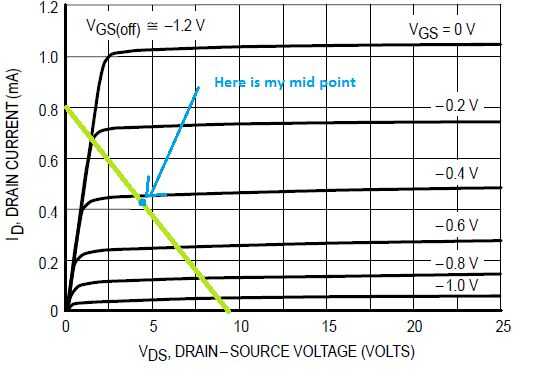

Para calcular Rs, ahora debemos mirar la línea de carga y decidir donde queremos nuestro punto diagonal. Para la polarización del amplificador por lo que puede tener un swing completo, hay que elegir el punto de polarización en el medio de la línea de carga. Como se puede ver en mi foto, he puesto un pequeño punto azul donde el sesgo punto de mentiras. Si nos fijamos en el gráfico, puede ver las líneas negras gruesas, son las características de lo JFET. Si ves a la derecha de la tabla, hay voltajes (valores VGS). Como también se puede ver, mi punto diagonal se encuentra justo debajo del - punto 0.4 v (entre - 0.4 v y - 0.6 v) se trata de - 0.44v. Todo lo que esto significa es que si la puerta es 0.44v menor que la fuente va a seguir esta curva. Ya que estamos tirando la puerta a la tierra, podemos lograr lo mismo por poner la fuente al + 0.44v. Por lo tanto, la puerta es - 0.44v en relación con la fuente.
Ahora podemos calcular Rs:
RS = V(Bias) / Id = 0.44 / 0.0008 = 550 ohmios
Ahora, el único problema con este método es si miramos las curvas de lo JFET, una vez que haz pasado la región lineal y en la saturación de región, no sucede en términos de transconductancia, aumentar Vds y el Id apenas aumenta. Esto tiene un efecto profundo sobre la forma de onda de salida por aplastando un extremo de la onda. Esto puede ser muy musical en guitarra y agrega una buena cantidad de contenido de segunda armónica (algo que anhelan muchos guitarristas!). Esto puede cambiarse moviendo el punto diagonal mucho más hacia o lejos forma la región lineal, todo lo cual puede hacerse mediante la sustitución de la resistencia de la fuente de una resistencia variable o potenciómetro.
Una vez más, ya que estos no son resistencias de valor estándar, los valores:
RD = 10 k ohmios
RS = 560 ohmios
Podría ser utilizado.
