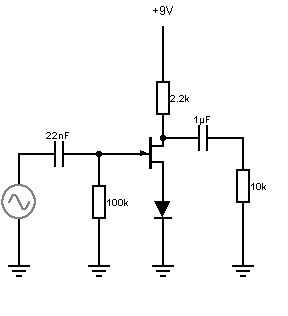

Paso 5: Diseño amplificador JFET con una fuente de tensión constante... en la fuente!
Cómo funciona esto es que la resistencia de la fuente se reemplaza por un diodo. Tipos de diodo funcionará mejor con JFETs diferentes. Por ejemplo, un diodo 1N4001 o 1N4148 estándar tendrá una Vf (caída de tensión directa) de aproximadamente 0.6 v-0.8v. Otro tipo de diodo es un diodo de schottky BAT54 que tiene un Vf como 0.3v. Cada uno de estos tipos de diodo a sesgo el JFET diferentemente dependiendo de la Vgs(on) de JFETs.
En el caso de lo JFET 2N5457, usando un 1N4148 prejuicios el más frío que el método de la resistencia JFET (fría polarización del JFET es ser muerto de hambre de la corriente y por lo tanto, el voltaje en el drenaje de medios va a ser superior a Vcc/2. Si utilizo el diodo BAT54, esto todavía obliga el JFET al sesgo frío, aunque menos tan que el 1N4148. Con un LED, el circuito no funcionó totalmente.
Cómo funciona: este circuito funciona porque un diodo solo comienza a conducir hasta que se supera la FV. Por lo tanto, si uno se pone entre la fuente y la tierra, sólo realizará una vez que se supera su Vf, que siendo alrededor de 0.6 v, por lo que la puerta está ahora en 0.6 v con respecto a la fuente de polarización del jfet. Con el diodo, la Vf apenas cambia con el aumento y la disminución de corriente, esencialmente manteniendo constante el voltaje de la fuente.

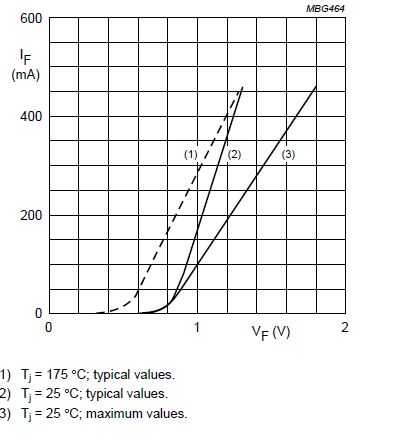

He incluido una foto de la tabla de Vf. El FV aumenta acerca de 100mV a cambio de 150 mA que va a ser minutos en la corriente usada por el JFET.
