Paso 7: Construir el amplificador JFET en protoboard
• 2N5457 JFET
• 1 x 10 k resistencia
• 1 x 2.2K Resistor
• 1 x 820 resistencia Ohm (no tienen una resistencia de 750 Ohm)
• 1 x 100 k resistencia
• 1 x 22nF condensador
• 1 x 1uF Capacitor
Para mi condensador de entrada, utilicé una tapa de poli y para la salida usa un casquillo electrolítico de Philips. Muchas personas están contra el uso de casquillos electrolíticos en la ruta de audio pero creo que estos Philips que debe ser una excepción porque son de una calidad excepcional;).
Paso 1:

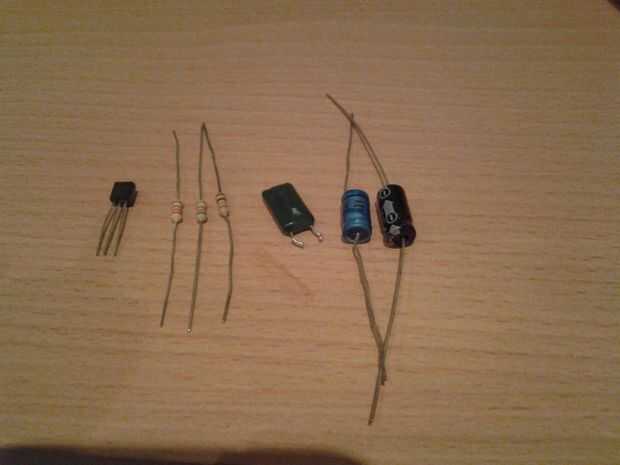

Montaje de los componentes que vas a utilizar y asegúrese de que están de valor correcto y adecuado para el.
Paso 2:
Coloque el JFET en la protoboard y asegurar a la nota que la pierna es lo que (esto puede encontrarse en la hoja de datos, voy a incluir una foto de las piernas de mi 2N5457 en las fotos).
Paso 3:

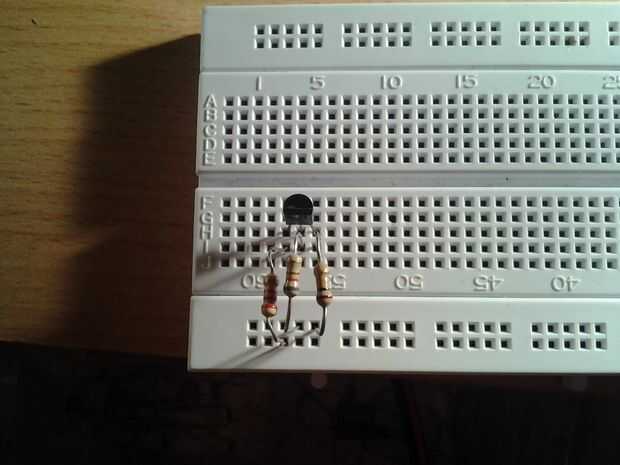

Añadir resistencias, en mi caso, mi JFET en filas 56, 57 y 58 (56 siendo la puerta 57 es la fuente y 58, la purga.) mi 2.2K resistor va de fila 58 (el desagüe) a la alimentación positiva (esta resistencia es de Rd), mi resistencia de 820 Ohm va desde la fila 57 a tierra (esta resistencia es Rs) y por último, mi resistencia k 100 va a tierra demasiado de fila 56 (este es el Rgate).
Paso 4:

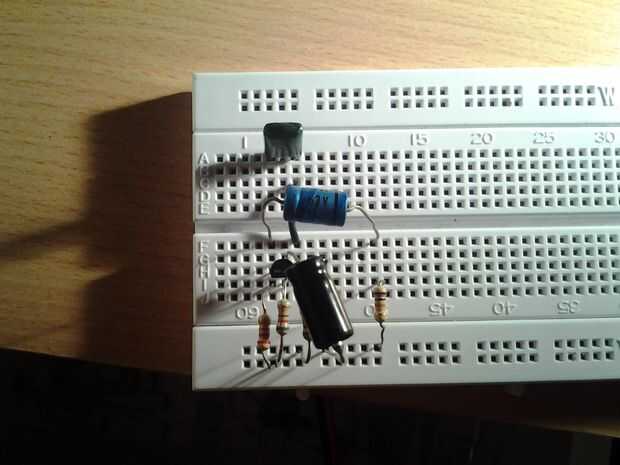

Añadir los condensadores, el capacitor de 22nF va de fila 56 a la entrada (este es el condensador de entrada!) y el condensador de 1uF va desde fila 58 hasta la salida (esto es el condensador de salida!). Si se ha añadido el mod de ganancia, el condensador de 10uF va desde la fila 57 a tierra.
Esperemos que has deben ahora construido el amplificador con éxito! Bien hecho.
