Paso 1: Vista de nivel superior de cómo funciona
Nivel superior de funcionamiento:

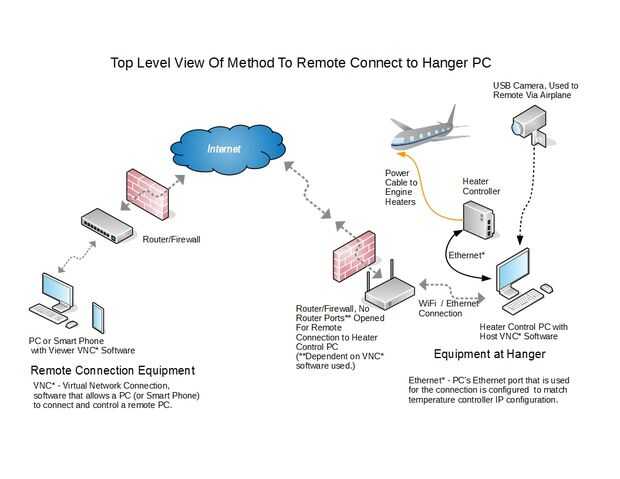

Por favor consulte el diagrama de nivel superior asociado para este paso.
Con el equipo remoto de la conexión (se muestra en el lado izquierdo del diagrama (una PC o Smartphone)) el usuario se conecta y los controles la PC de Control de calentador se muestra en el lado derecho del diagrama mediante software llamado VNC (conexión de red virtual). Describir este software más adelante y me recomiendan varias fuentes gratis de este software así.
Una vez que el usuario controla remotamente la PC de Control de calentador es posible ver lo que está viendo la cámara USB y es posible conectarse a la caja del regulador de calefacción (que se detallarán más adelante) que controla el preheater(s) de motor de avión.
Vamos a repasar el sistema que se muestra en este diagrama más:
El sistema consta de dos partes: el equipo de la suspensión y el equipo de conexión remota.
El equipo de suspensión consta de lo siguiente hardware conectado a un PC con VNC host software:
#1 caja del regulador del calentador (esto se usa para controlar la potencia de los precalentadores de motor de avión, la caja del regulador del calentador también lee la temperatura)
#2 cámara de USB (se usa para controlar el avión)
#3 conexión a Internet vía WiFi o por cable Ethernet del Router.
El equipo de conexión remoto consiste en uno (o ambos) una PC o un Smartphone con software de visor VNC al conectarse a Internet. (¿Sabías que el Internet es realmente una nube azul? ;-))
