Paso 6:

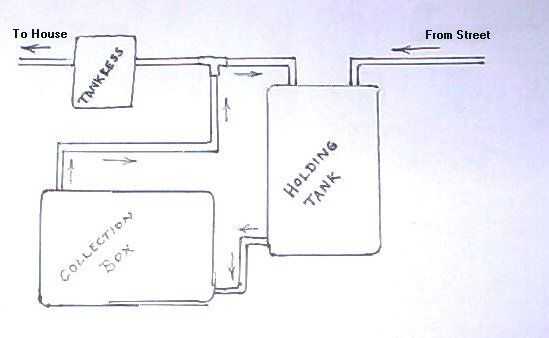

Aquí es un diagrama que muestra una visión general de lo que he construido.
Podría hacer el sistema un poco más fácil de entender.
Las flechas indican el flujo de convección normal. El agua más fresco en la parte inferior del depósito de fregaderos por gravedad al colector donde se calienta. Entonces es más ligero por lo que se reemplaza por más agua (más pesado). Cuando no hay agua se ejecuta en la casa, agua no va a los calentadores, por lo que el agua caliente toma un desvío a la derecha en la "T" y vuelve a la parte superior del depósito de. Necesario para ir allí de todos modos para reemplazar el agua que sale en la parte inferior.
No se muestra es el tubo de inmersión que depósitos de agua de entrada en un calentador en la parte inferior del tanque para que no se mezclan con y enfriarse el agua más caliente en la parte superior en su camino.
Recuerde que por convección a trabajar para usted, la caja debe ser más baja que el depósito. El calentador sin tanque puede ser baja o alta... no importa porque la presión del agua empuja el agua a través de él.
Cuando agua caliente se enciende en la casa, el agua es empujada a través del calentador sin tanque desde la parte superior del depósito de y desde la parte inferior a través de la caja de colección. No importa. El agua que recibe el calentador sin tanque será mucho más caliente que si vino directamente desde la calle.
