Paso 5: Mecánica / eléctricos detalles del tiempo reuniendo unidad remota
Eléctrica

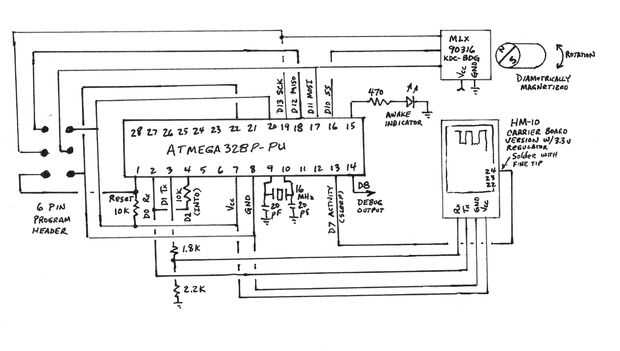

La unidad de tiempo utiliza un cristal de 16 Mhz y Atmega 328p en un pedazo de perfboard programada con el programador usbasp (aunque podría quitar el chip y programa con un Arduino Uno). El MLX90316 envía los datos de dirección al 328p, donde se convierten en datos seriales TTL y enviada por el módulo HM-10 Bluetooth bajo consumo de energía a la unidad de visualización.
Si utilizas usbasp, asegúrese de tener los 3, 3V / 5v jumper en la posición de 5v o la carga se producirá un error. También, en un crudo p 328, es necesario grabar el bootloader en la ficha Herramientas primero. Al cargar el bosquejo con usbasp, seleccione primero la Junta pro mini con chip 328p en la ficha herramientas, con seleccionado como programador usbasp, luego ir a la pestaña de dibujo subir vía programador (no a través de la tecla normal).

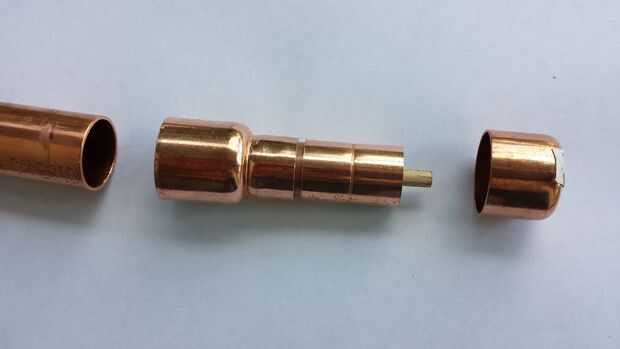

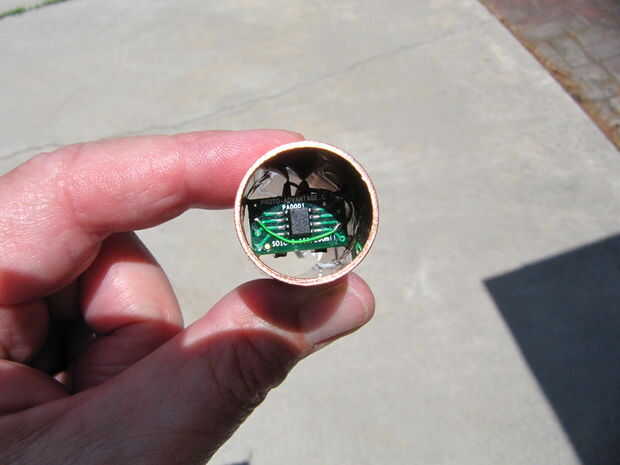

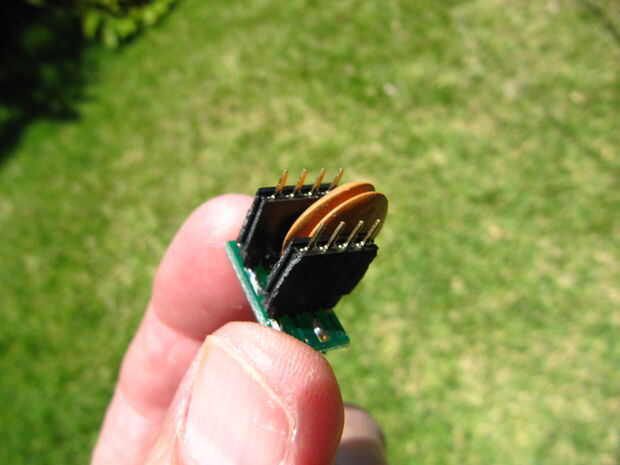

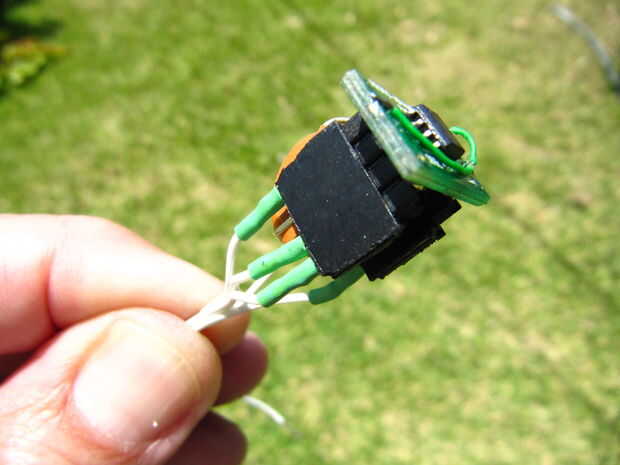

El sensor se monta en una placa de adaptador de Proto-ventaja , que apenas caben en un trozo corto de tubo de cobre de 3/4". Utilice pegamento grueso para asegurar las esquinas del adaptador dentro de la tubería. Puede dejar la sección de cobre con el sensor no asegurado que el te de la pipa por lo que se puede girar para dar una lectura al norte cuando se instala con la veleta que señala al norte. Añadir alguna cinta de aluminio a prueba del tiempo y asegure la sección del sensor a las otras secciones de la tubería.
Mecánica

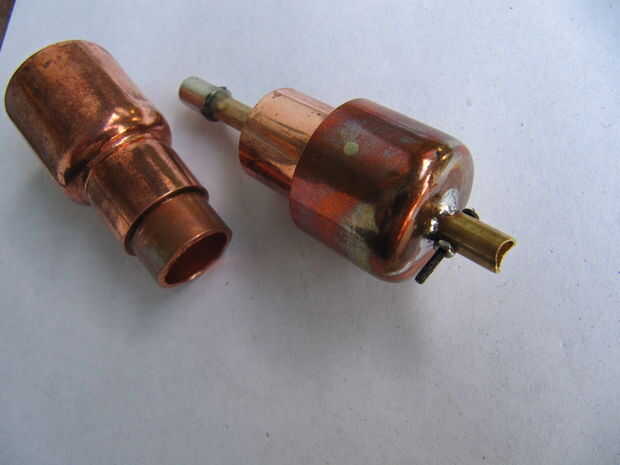

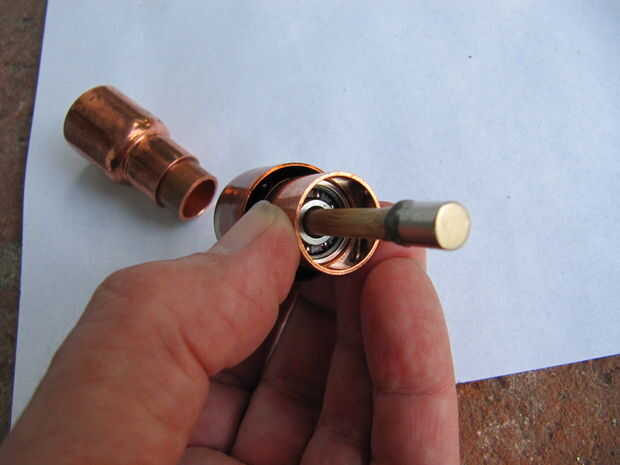

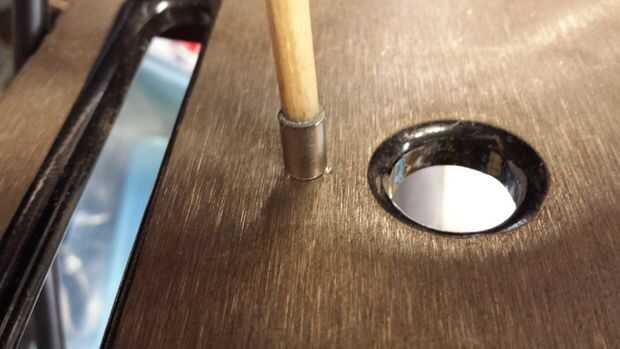

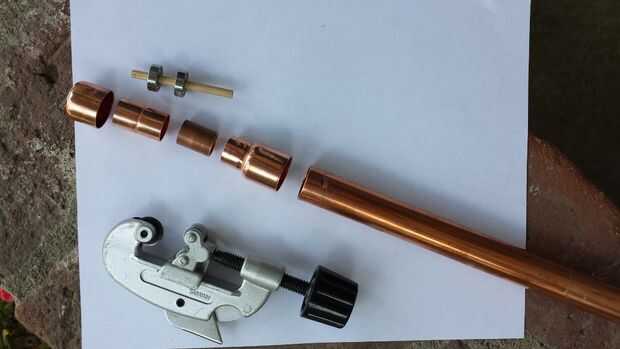

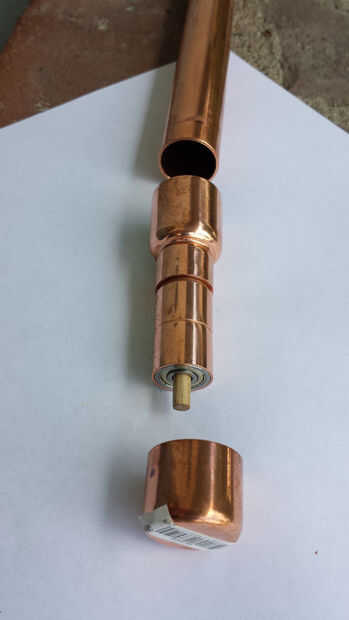

La veleta gira sobre cojinetes de bolas baratos 2. La grasa y los sellos del rodamiento deban ser extirpada para menos fricción. Con un destornillador de joyero, Apalanque los protectores de metal hacia fuera y, a continuación, pulverice con wd-40 para quitar la grasa. Encontrar un aceite super ligero para lubricar los cojinetes. El pasador de madera es el árbol que el imán se pega a en un extremo. La espiga se ajusta en la tapa del tubo superior, montaje en un tubo de latón soldado a través del tapón de tubería. La espiga está asegurada aún más en el tubo de cobre mediante una tuerca y un tornillo perforado a través de ambos. La paleta se ajustaron al tubo de latón.

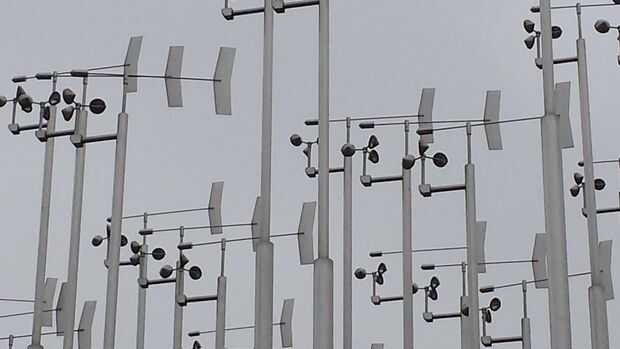

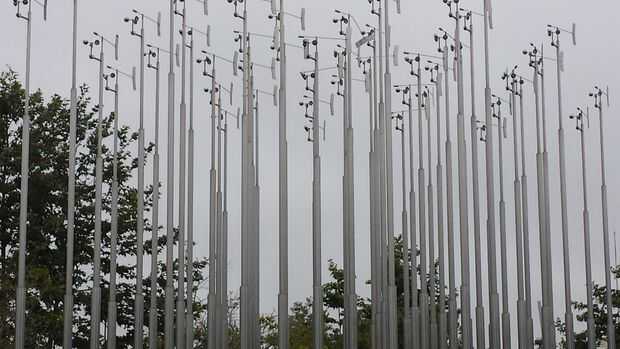

Hacer la paleta tan ligera como sea posible. Equilibrar la paleta sobre la conexión de tubo de latón y asegúrese de que hay más espacio para el fin que el peso del contrapeso de puntero. Vea las imágenes de instalación de arte del tiempo en el campo no. 1 (Santa Mónica, CA) para tener una idea de la construcción óptima.
