Paso 16: Montaje de medidores
Impresión de la placa calibradora

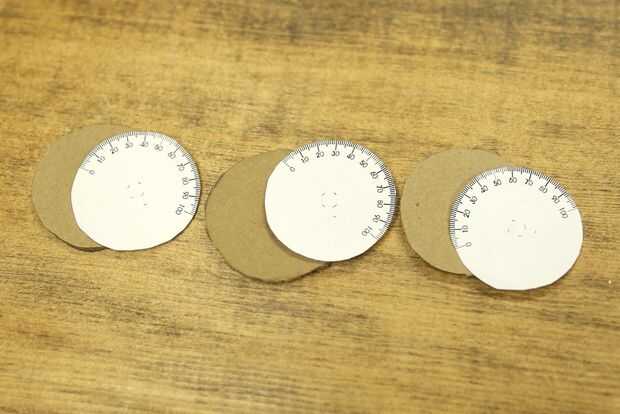

-Descargar el dial de diseños e imprime.

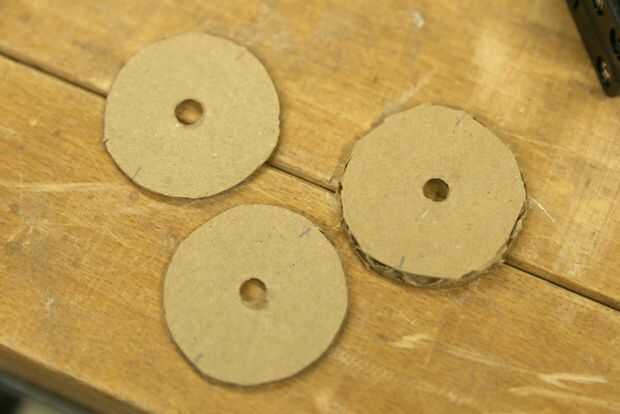

-Cortar 3 círculos de 1/8 cartulina gruesa, haciendo coincidir el tamaño de los diseños de la línea impresa.
-Utilice una perforadora o morir para corte 3/8" en diámetro de agujero en el centro de cada círculo.

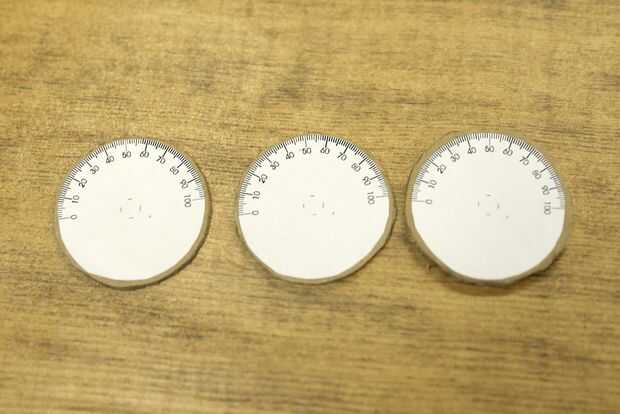

-Hacer dos lápiz marcas en la parte de atrás de cada círculo esa línea con la marca del calibrador de 0 y 100.
Coloque el puntero

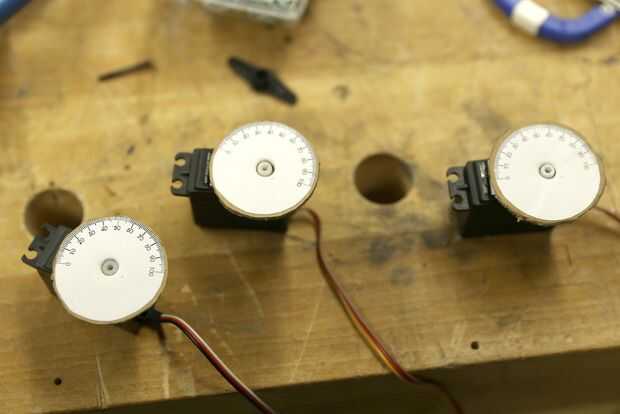

-Poner la placa en los servos para que el eje de rotación pasa por el orificio central con sala así que puede moverse libremente.
-Tomar 1 1/4" largo tornillo 4-40 y comienzo enroscándolo en la parte superior de un servo. Quieres atornillarlo suficiente por lo que es seguro. Compruebe la longitud de colocación de los servos en los tableros de montaje en el lugar y verificar si el tornillo golpea el vidrio o no. Cuando parece está en un buen lugar, atornille los otros dos para igualar en altura.
-Coge los punteros rojos que fueron salvados de cuando los indicadores se tomaron aparte y clip de cualesquiera correos incluso hacia fuera de debajo. Mezclar un poco del epoxy y déjela sentarse por un minuto o así dejarlo gel encima, esto ayuda para que no gotee mientras se aplica.
-Absorba algunos en la parte posterior de la aguja y ponerlo en la parte superior del tornillo. Equilibrio de lo justo y dejar que coloque en su lugar.
