Paso 19: Construir circuitos

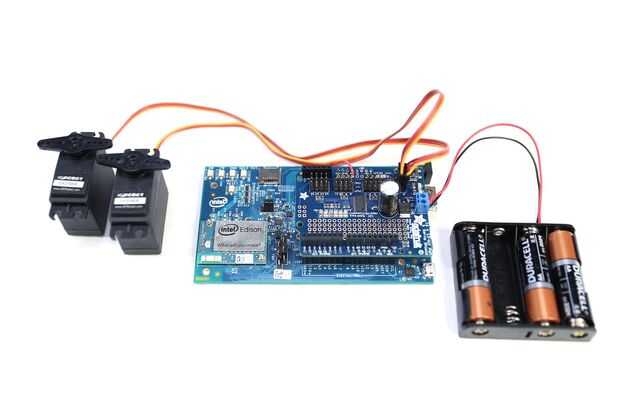

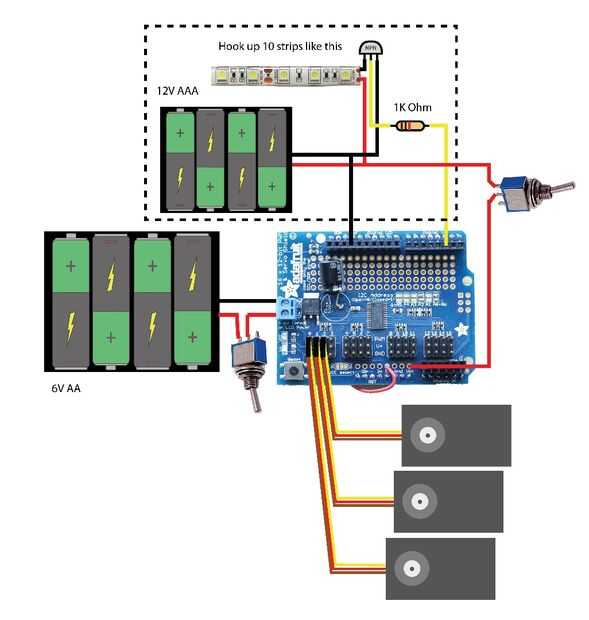

Este circuito utiliza un protector de servo de Adafruit encima de la placa de desarrollo de Arduino de Edison. Además de los servos, hay 10 segmentos LED, que requieren de 12 voltios. Los LEDs y los servos requieren una energía más alta que lo que puede proporcionar el Edison. Una fuente de 6 voltios se conecta directamente en el escudo de sevo, recomiendo usar AAs que pueden tener 3 x tanta corriente como AAAs. Para los LEDs, utilicé 8 AAAs para mantenerla compacta. Cada segmento dibuja 120 mA (0,12 amperios), solamente un segmento se encenderán a la vez, para el suministro de 12 voltios también se utiliza para alimentar el Edison.

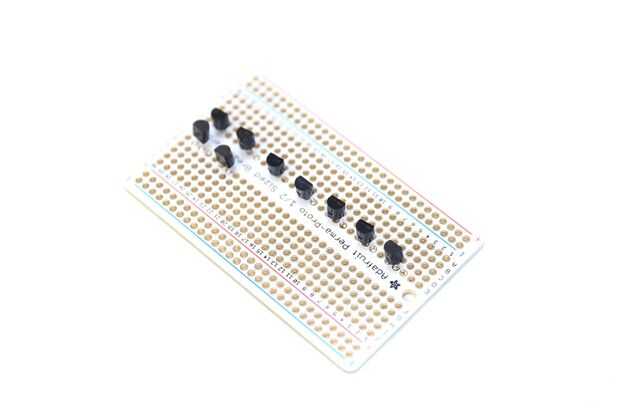

Por lo que los LEDs pueden todavía ser digitalmente controlados por el microcontrolador, un transistor NPN de bajo del amperio, como el 2N2222 se usa a puerta 12 voltios cuando sea necesario.
Circuito de Monte
El construir los circuitos se realizan de una manera donde puedo sacar el microcontrolador si es necesario. Porque no pueden quieren o necesitan hacer esto, puede montar o conectar los cables de una manera más ágil y permanente. Por ejemplo, soldar los cables al protector de servo en lugar de usar cabeceras de mujer.

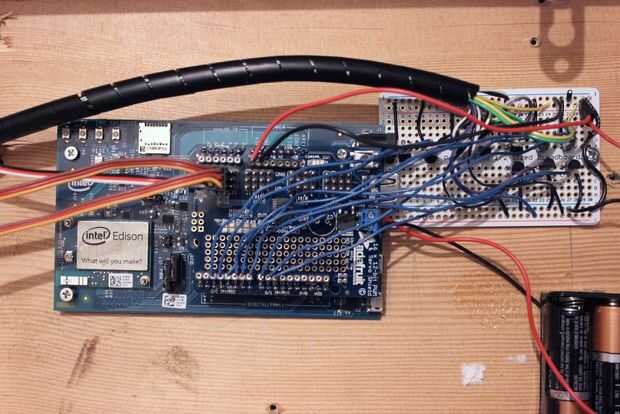

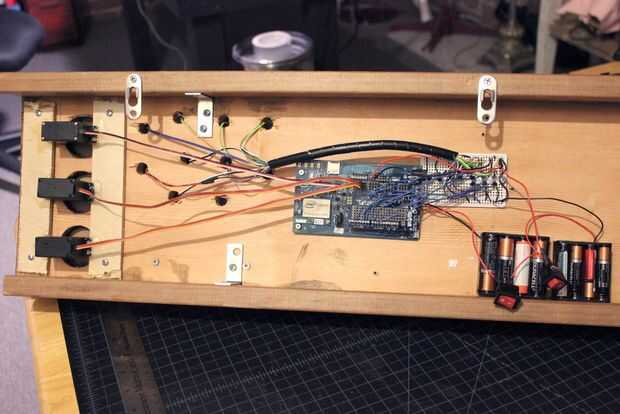

Para montar el circuito utiliza tornillos 4-40 a través de la placa de desarrollo arduino, atornilla las tuercas en la parte posterior y ajustaron las tuercas en la parte posterior de la cremallera para poder atornillar y destornillar el microcontrolador de él cada vez que necesitaba. Las tiras de LED fueron soldadas al circuito de transistor y el proto board fue atornillado en colocar. Después de la colocación, las líneas de los datos a cada pin digital, además de los + 12V y tierra fueron Unidas al escudo. Los servos conseguir su propio poder de 6 voltios con un interruptor en serie para encender y apagar. La fuente de 12 voltios es un interruptor de encendido/apagado así.
Fije el portapilas con tornillos o doble cara espuma de potencia industrial. Para protección adicional una caja del recinto que los conmutadores pueden montarse a puede hacerse fácilmente con un láser de corte y utilizando BoxMaker que genera un patrón con los empalmes del dedo después de que la enchufe en unas medidas.
