Paso 4: El hack...

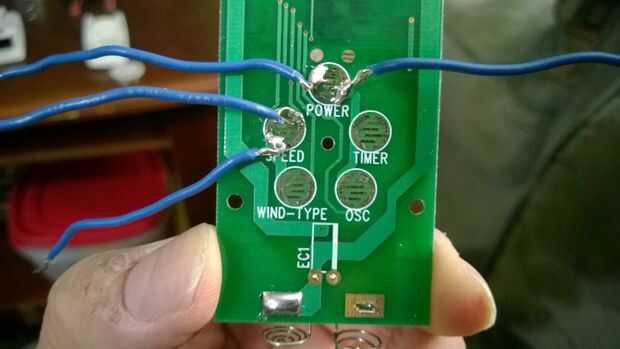

Por suerte, este PCB tiene un diseño bastante bueno con cada uno de los puntos de contacto etiquetados apropiadamente.
Si no, sería la forma más fácil de identificar los puntos de contacto alinear el PCB con su teclado y marcar los puntos de contacto con un marcador permanente.

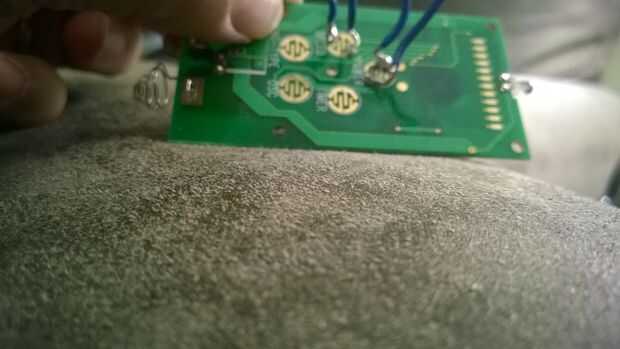

Vale. No tengo mis manos libres cuando soldado los cables del altavoz a la placa! Así que me salté la foto "antes".
Es importante averiguar cómo funcionan los botones antes de proceder con el hack:
- Un típico punto de contacto en el PCB consiste en dos media luna en forma de anillos
- Cada anillo tiene aletas proyectándose en el espacio circular formado por las dos medias lunas
- Las espigas tienen claros los espacios entre ellas - muy importante porque estos espacios son los que marcan la diferencia entre el "On" y "Off" estado de un punto de contacto

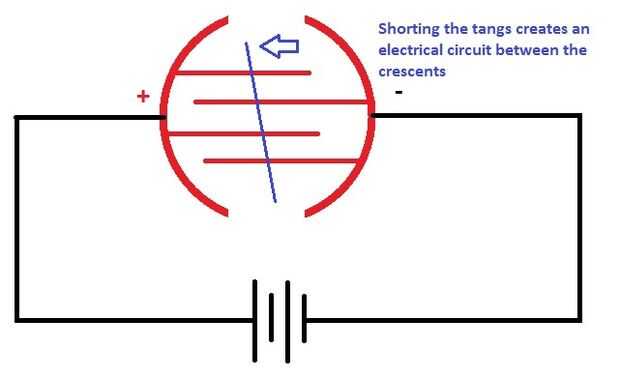

- Como se ilustra en mi boceto crudo, para voltear el botón de "On" estado, simplemente corta las espigas

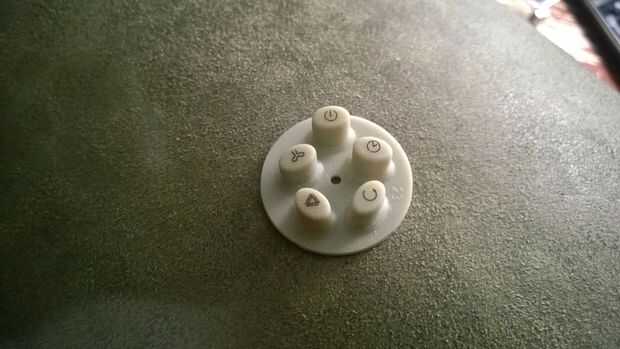

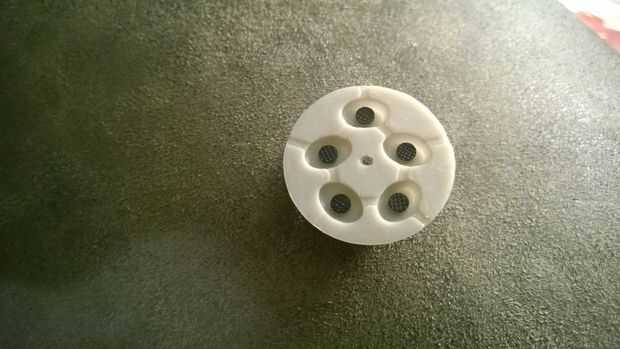

- Que es exactamente lo que hace el botón - abajo los símbolos de lujo en el teclado son pedazos pequeños de material conductor que conectan las lengüetas de la dos Crescent juntos formando una conexión eléctrica
Por lo tanto, todos necesitamos hackear el control remoto es quitarle los botones y un par de cables a la Crescent de la soldadura teniendo cuidado de no para llenar cualquiera de los espacios vacíos con soldadura conductiva!
