Paso 7: Cableado del circuito de microprocesador
El cableado de este prototipo es super básico.

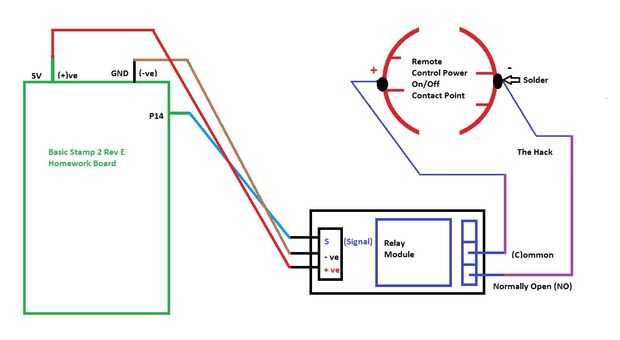

Como se muestra en el esquema simple, hay dos partes a esta simplicidad:

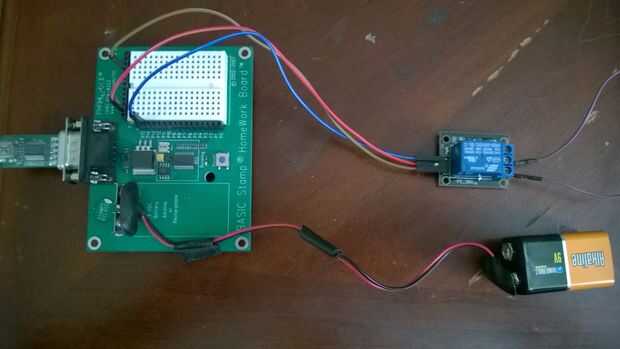

Lado de control (entrada) del relé:
Como Basic Stamp 2 es microprocesador controla el relé, debe conectarse en el lado control.
- El pin digital P14 de los BS2 corre a la señal de terminal en el relé (cable azul)
- La energía de 5V de la BS2 funciona (+) ve fuente terminal realmente (el cable rojo)
- El conector de tierra de la PS2 funciona para el terminal de ve (-) en el relé (cable marrón)

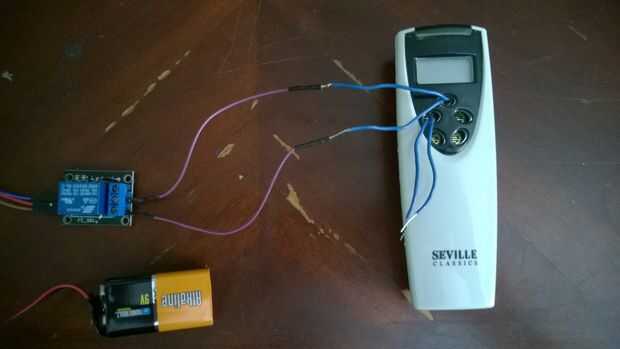

Lado de carga (salida) del relé:
- Hay no hay polaridad en el lado de salida por lo tanto, dos hilos púrpura se han utilizado para las conexiones
- 1 funcionamientos de la Common (C) terminal del alambre que suele ser el conector del medio en la placa de relé, a uno de los cables azules del mando a distancia
- Alambre 2 va desde el normalmente abierto (NO) terminal hasta el otro cable azul
Por qué el normalmente abierto (NO) Terminal:
La terminal (NO) es la opción preferida porque no queremos el control remoto para activarse tan pronto como la energía se suministra al relé.
En cambio, el microprocesador debe activar el relé por lo que se establece un contacto breve entre (C) y (NO) terminales provocando una conexión eléctrica entre los dos cables azul del control remoto.
Este breve flujo de la corriente eléctrica hará que el control remoto para encendido
NOTA:
- No cruce los cables a través de dos diferentes puntos de contacto del control remoto!
- Asegúrese de que el relé está conectado con el conjunto correctamente emparejado de cables azules soldadas a los puntos de contacto

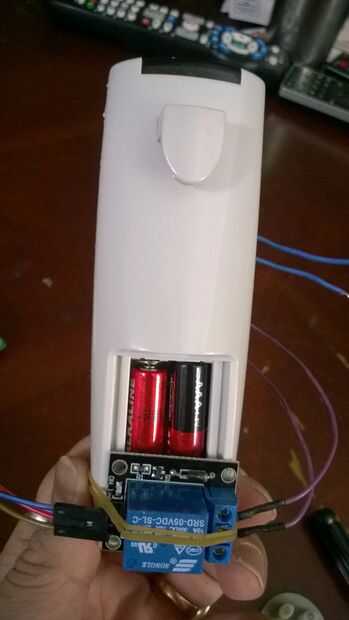

Con todos los cables, amarró el relé a la parte posterior del mando a distancia - de esta manera, yo podría hacer el control remoto soporte vertical para la prueba más conveniente.
