Paso 1: Reunir las piezas

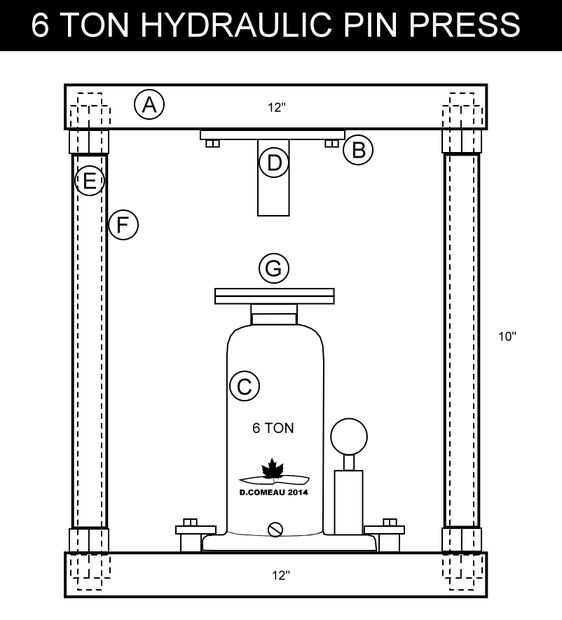

Principales artículos
A - 3Cx6 # 3" C-Channel, (pesado 0,325"). 12" de largo. QTY 2
B - 3 "x 4" x 1/4" placa de
C - gato de botella hidráulica de 6 toneladas
D - 1" barra redonda.
E - varilla roscada 3/4"-10 x 16" largo. QTY 2
F - tubo, ID de 3/4", 12" de largo cantidad 2
G - toma de tapa (o ram), ver detalle.
Me paso que algunos pesados 3" C canal sentado en mi garaje y pensé llego algún tirante y hacer un marco robusto. La pregunta que había fue "¿Cuál es la fuerza de la barra?" Hice algunas investigaciones y encontró que más tirante es grado 2 (acero con poco carbono), que no es muy fuerte. Pero si la varilla es de tamaño justo adaptará a mis necesidades.
Varilla grado 2 roscada tiene una potencia de 55 ksi (ksi = miles de libras por pulgada cuadrada) carga de la prueba. Necesito saber las pulgadas cuadradas de algunos tamaños comunes de la barra. El área de fórmula (A) de un círculo como recordarán de la escuela es:
A = πr2
Para varilla de 3/4" entro en el radio de 0,375" como esta:
A = 3.14·0.375·0.375
A≈0.44
Así 0.44 pulgadas cuadradas multiplicados por la calificación de ksi 55 es alrededor 24 o 24.000 libras por barra.
Como hay dos de estas barras se puede doble la capacidad a 48.000 libras o menos de 25 toneladas.
Podía usar algo más pequeño, pero me gusta en materia de construcción y 3/4" es bastante barato.

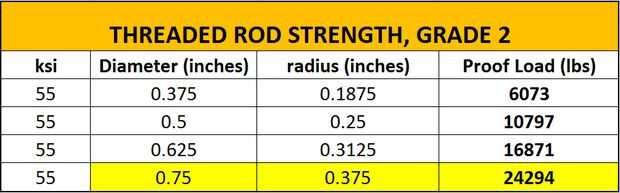

He hecho una hoja de cálculo en Excel para mostrar algunas de las cargas de prueba para varios NC (rosca nacional gruesa) grado 2 caña.
