Preparar algunos sensores PIR excedentes para la robótica (2 / 3 paso)

Paso 2: Cortar el sensor pir de la Junta

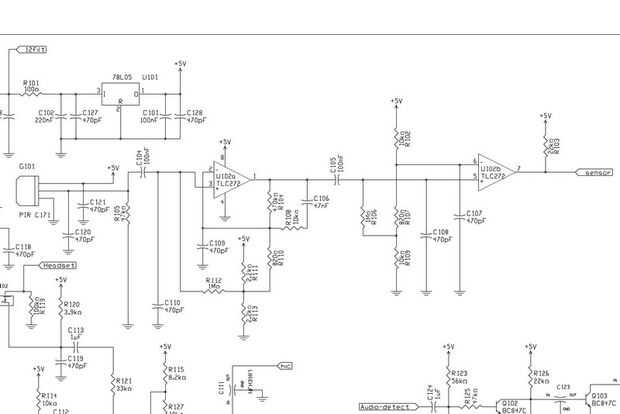

Necesitamos sólo el sensor de pir y la señal electrónica que prepara los sensores para el uso con un microprocesador. El sensor y la electrónica está funcionando bien, solo requiere solo + 5V suministro y entrega una señal que puede alimentar en un microprocesador. Por lo tanto, tiene sentido no desoldar el sensor y crear todas las cosas por ti mismo.

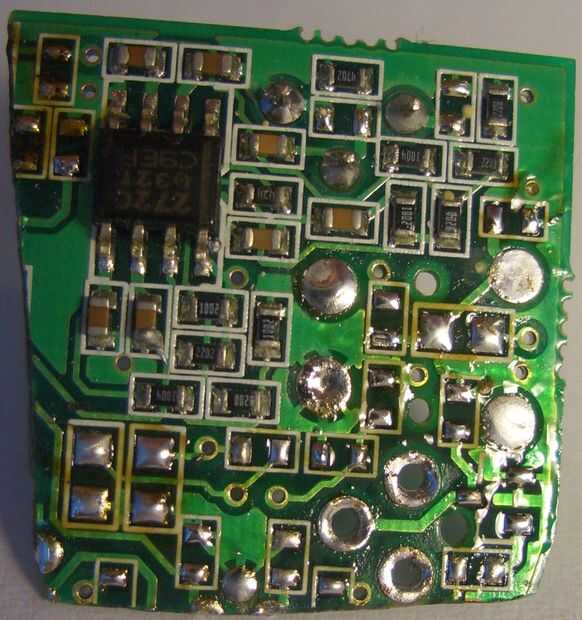

A cortar el pcb hacia fuera que usted necesita.

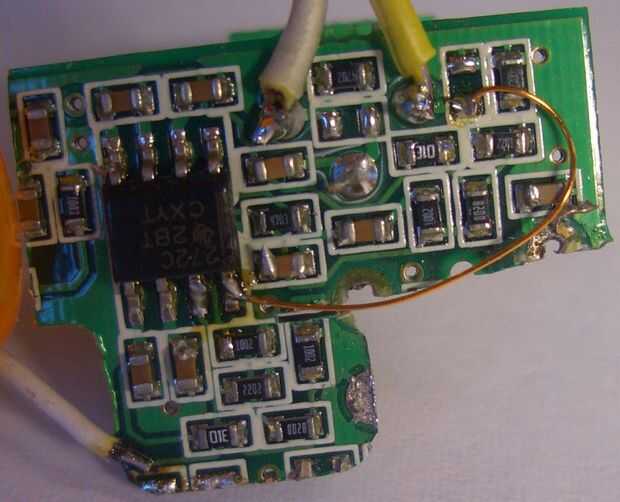

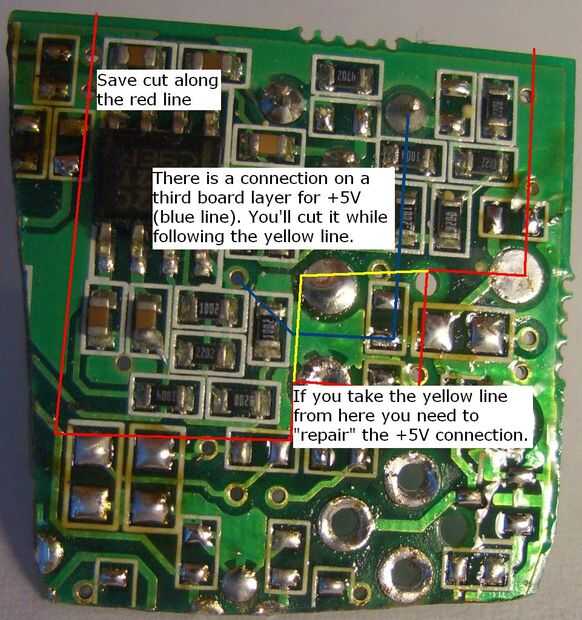

Hay un "save" corte que puede encontrar en el cuadro, dibujado como una línea roja. Si se corta que todo funcionará bien después del corte. Usted también consigue algunos agujeros de montaje agradable. Si necesita ahorrar espacio, o el peso, se puede cortar a lo largo de la línea amarilla. Si lo haces también a cortar un alambre que lleva + 5V entre el sensor de pir y el amp op. El cable funciona dentro de la pcb. Parece ser que cuatro capas de pcb. Esto no es problema si sólo lo reemplaza con un pequeño alambre de soldar en las patillas del sensor pir y 8 de la amp op.
