Paso 7: Entregar el "paquete" – parte dos: soldadura!
No voy a entrar en gran detalle sobre cómo soldar por dos razones: a) este tema se cubre en detalle exhaustivo (y excelente) en otras partes de este sitio y en la web, y 2) no soy muy bueno en él. He llegado a un punto donde juntas frías (instancias donde la soldadura no completamente se adhiere al metal) son bastante raras, pero al final los resultados no son "bastante" en el sentido clásico.
Estos son mis consejos:
- Utilizar una pinza u otra pieza de metal (temporalmente) atados a la pieza que se suelda, entre el empalme de los futuros y el propio componente. Esto ayudará a irradiar calor (esperemos) antes de que llegue y fries tu pequeño amigo electrónico.
- Calentar el metal, no de la soldadura. Es muy tentador para derretir la soldadura o a lo contrario, "a lo largo." No lo hacen. Usted absolutamente hará un frío común si haces. No conducirá electricidad fiable y no hará una fuerte conexión mecánica entre las piezas que intenta Únete.
Eso es para mis recomendaciones. Ahora, sigamos con la diversión cosas:
Usted tendrá que soldar una resistencia para el LED. (Mayoría de las fuentes que diga soldadura a la pata más larga del LED, pero es realmente sólo Convención. Poner una resistencia en cualquier lugar en el circuito protegerá tu LED.) Debido a la tensión de la batería es un poco por encima del mínimo voltaje del LED, usted necesitará una resistencia de en algún lugar entre 10-20 ohmios, y que puede manejar 1/8 de un vatio de potencia. En otras palabras un "por qué molestarse" resistencia. Y no "tienes" que usar uno en todos. Utilizando uno hará que su LED dimmer, y cuesta más dinero. Más LED en la gama de 3 voltios puede tolerar hasta 3,8 voltios, por lo que su batería está en la zona de seguridad. Sin embargo, la * corriente * el paquete puede proporcionar fácilmente puede destruir un LED, y si desciende la resistencia interna del paquete, o picos de la energía por cualquier motivo, tienes que desmontar todo y volver a soldar un LED nueva, que sería un desperdicio y tan irritante, use un resistor.
A continuación, suelde la par resistor/LED de Clip dos. La pierna más larga de la resistencia debe conectarse a la Clip, no importa la pierna para que conecte la resistencia. ¿Por qué? Debido a la forma de las células. Pilas de botón con base "positiva" y lados y un poco negativa isla flotando en el medio, algo así como Gran Bretaña. Debido a la forma del clip, si tienes el lado negativo tocando el fondo del clip (es decir, hacia abajo), los lados podrían entrar en contacto con la parte del clip, y tendrías un cortocircuito, haciendo que la batería se calienta, posiblemente fugas o incluso provocar un incendio (sólo una ligera posibilidad de esto, creo). Para continuar con nuestra metáfora europeo, sería como construir un puente peatonal entre Inglaterra y Francia. Es simplemente una mala idea y no hará que ningún extremo de la miseria.
Consejo: dado que esta pieza de metal es amplia, coloque la plancha en la parte opuesta a la que están aplicando la soldadura. También, un poco, haciendo muescas en el metal le dará algo para envolver el alambre alrededor, así que no tienes resbalar alrededor mientras usted está tratando de aplicar su fuente de calor 430 + grado F.

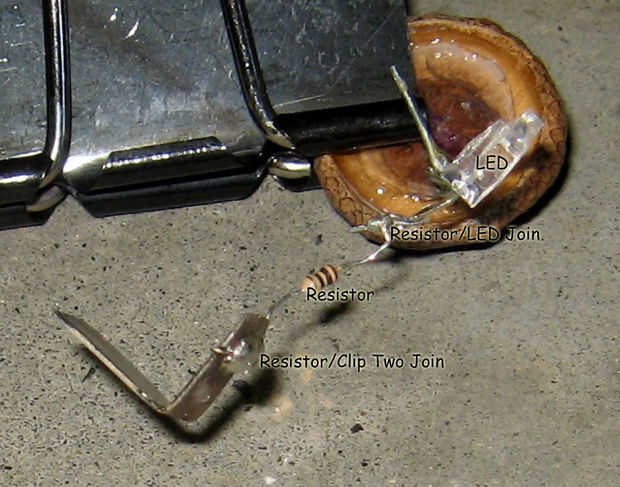

Ahora tiene una pequeña cadena electrónica similar a lo que se muestra en la foto, ta da!
Ahora, ID vosotros y haced con la pierna (más corta) negativo del LED lo que tú hiciste a la positiva, y conectar el extremo superior de un Clip.
Si tienes un multímetro, prueba de resistencia de las diferentes patas del circuito. Coloque las sondas a ambos lados de la une y el metro a Ω (Ohm). Por el lado sin la resistencia, usted debe conseguir acerca de un ohmio de resistencia. Para el lado con la resistencia, deben recibir no más de un ohm o menos por encima del valor de la resistencia nominal de la resistencia que utiliza (la mayoría de resistores están diseñados para proporcionar resistencia dentro de un porcentaje predefinido por encima o por debajo del valor nominal, generalmente 5%). Si su lectura de la resistencia es mucho mayor que el, o si la lectura del medidor oscila violentamente entre valores, probablemente tienes una mala combinación.
¿Todo lo comprueba? ¡ Yay! Corte el cable de componente de exceso.

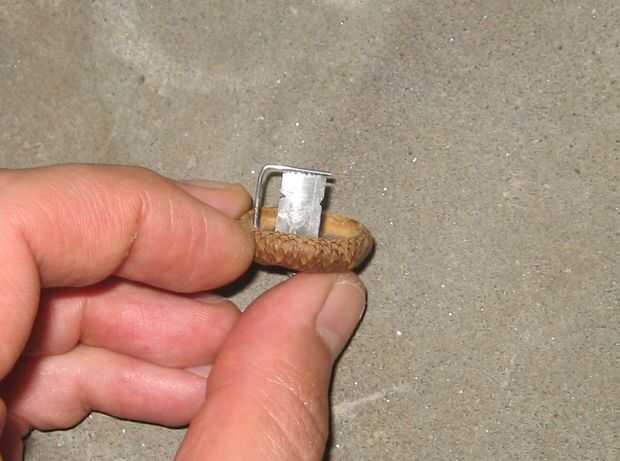

Ahora, pegue dos Clip al plástico de la base de la tapa de la bellota.
