Paso 1: planificación
Quería crear un dispositivo que se podría utilizar como s simple inalámbrica izquierdo del ratón para uso en presentaciones de diapositivas ect. He incluido. Incluí un divisor del usb así que usted es capaz de todavía usando el puerto USB en uso para el clicker, así como dar el almacenamiento interno del dispositivo.
Cómo funciona

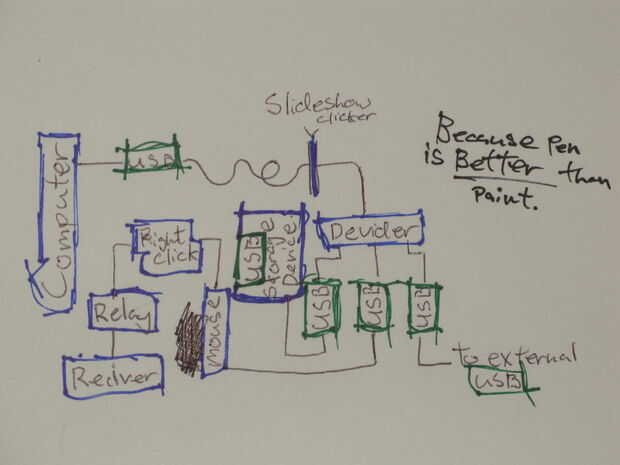

puesto que (como dije antes) no tengo muchas fotos de la construcción, me han llamado un diagrama de cómo funciona. comienza dividiendo el USB solo (desde el ordenador) en 3 unidades independientes:
+ entrada del mouse
+ dispositivo de almacenamiento
+ USB externa (usado para otras cosas que puede conectar)
la entrada del mouse simplemente las conexiones desde el chasquido izquierdo de ratón de ordenador y los pone a través de un relé. El relé es entonces controlado por un receptor de algún tipo. En mi caso fue una vieja configuración de abrelatas de la puerta, como ya tiene un relé es excelente para el trabajo, pero puede usar casi cualquier cosa que podría un relé, tales como la salida del motor del disco forma un viejo coche de RC.
el dispositivo de almacenamiento es un almacenamiento que USB conectado a una de las entradas del divisor de la USB.
el USB externo puede utilizarse para dispositivos de almacenamiento alternativo, o en casos en donde un equipo puede utilizar todos los puertos USB puede seguir usando el dispositivo que anteriormente estaba utilizando el puerto.
diseño
bien esto es totalmente hasta usted, y le recomiendo que experimente con la estética del dispositivo, su diversión no a viajar solo a tu tienda local de electrónica y comprar una caja negra fea, hacer algo diferente.
