Paso 3: maqueta

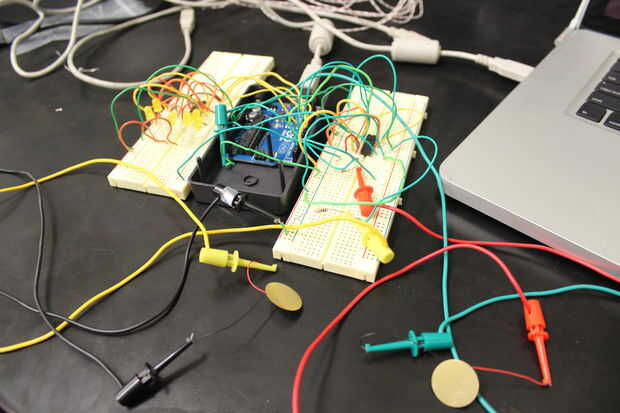

Hizo esto mediante el uso de 2 tableros de pan, colocar un 4051 multiplexor/demultiplexor en cada uno y luego conectar entradas y salidas a los lugares correctos en el Arduino.
Una vez más, consulte el diagrama esquemático en el http://www.arduino.cc/playground/Learning/4051.
Aquí hay algunas cosas básicas a recordar (todos del perno siguientes números se refieren a la viruta 4051):
Conectar las dos entradas Vcc (pin 16) a la fuente de V 5 compartido de tu Arduino.
Instale E (pin 6), uve (pin 7), GND (pin 8) de ambos chips en el terreno compartido de tu Arduino.
Coloque el z (pin 3) a un análogo de la Arduino. Si utilizas nuestro código exacto, coloque el chip con la piezas a A5 y el chip con LEDs A0.
Adjuntar S0 (pin 11), S1 (pin 10), S2 (pin 9) a salidas digitales en su Arduino. Una vez más, si utilizas nuestro código exacto, coloque el chip con piezas para el chip con LEDs para 8, 9, 10, 2, 3 y 4.
¡Vale! Ahora que tienes un lío loco de cables, debe conectar sus componentes a los pernos restantes.
Al principio, sólo queríamos para asegurarse de que funcionaba, por lo que sólo conectado 2 sensores piezo y 2 cadenas de LEDs.
Éstos van en cualquiera de los restantes pines de I/O en el 4051.
Para los sensores:
Conecte un cable desde un pin 4051 a un disco piezoeléctrico y resistencia MΩ 1 y luego conectarlo a tierra. (Recomendamos hacer una franja común de tierra en el protoboard).

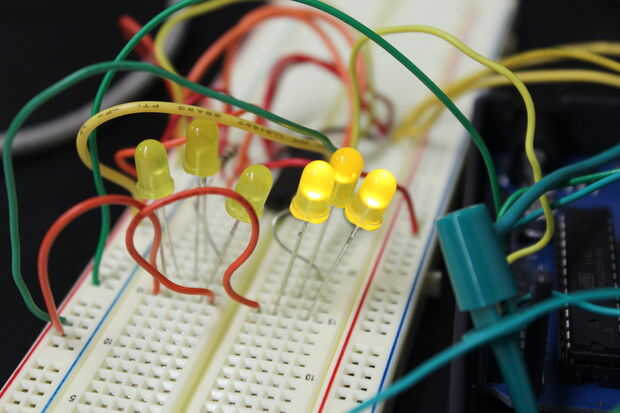

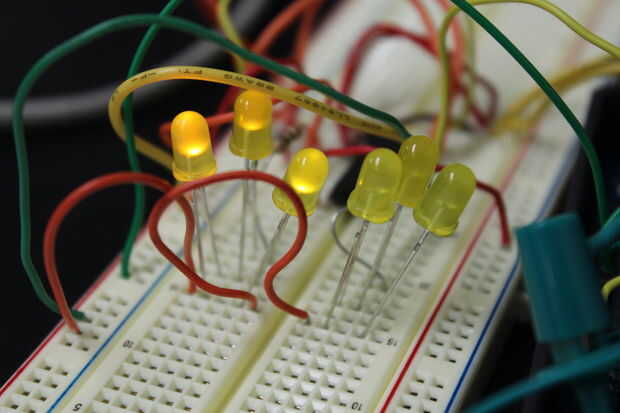

Para las cadenas de LED:
Idealmente, conecte un cable desde un pin 4051 a un resistor y 3 LEDs en paralelo y luego a tierra. (Esto depende en gran medida los tipos de LEDs usted tener-usted debe mirar las gotas de voltaje a través de ellas y calcular qué resistencia tamaño necesita para moderar la fuente de alimentación de 5V de arduino.)
Como el pasador de que su disco piezoeléctrico respectivos se engancha hasta debe enganchar la cadena de LED para el mismo número pin en el 4051.
PRECAUCIÓN: Cuando estábamos tratando de probar esto, encontramos algunos datos aleatorios, esporádicos. Entonces, estamos conectados todos nuestros pernos flotantes de 4051 a tierra, y todo funcionaba bien. No está muy seguro de por qué, cuando los pernos no están conectados a nada, que emiten las lecturas al azar, pero, en cualquier caso, Conecte cada perno que no está usando a tierra.
Ahora, carga y ejecuta el código de Arduino, podrá aprovechar los discos piezoeléctricos y luego ver los números en el monitor serial, como ver los LEDs respectivos iluminación hacia arriba.
(Es una gran sensación cuando esto funciona).
