Presión activa del Light-Up paraguas (4 / 8 paso)

Paso 4: Hacer una placa de circuito impreso (opcional)

Este paso no es extremadamente necesario, si no tienes los medios para hacerlo, pero es muy útil hacer una placa de circuito impreso en vez de trabajar con el desorden de cables y breadboards de la maqueta.

Usando el software EAGLE, diseñamos nuestros propios circuitos.

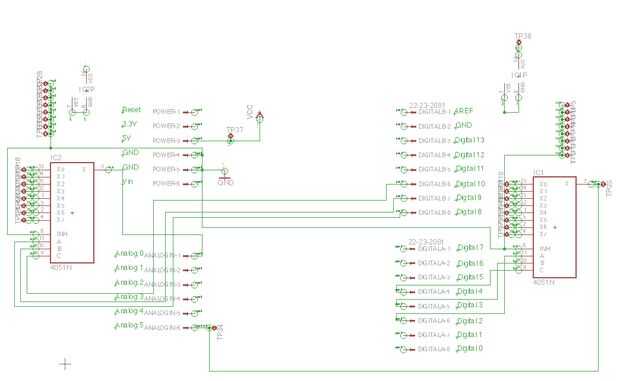

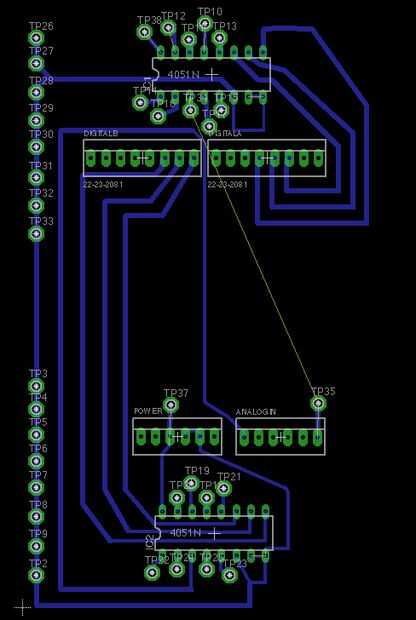

Aquí está nuestro diseño esquemático y la placa.

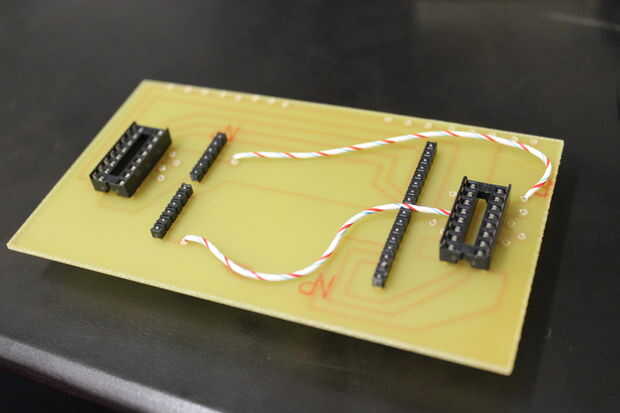

Nos entonces impreso esto, córtelo hacia fuera, los orificios perforados y Unido pasadores para colocar nuestro tablero de Arduino.
El producto final es realmente emocionante y compacto. ¿Mucho mejor que el lío de breadboards, verdad?
