Paso 5: soldadura

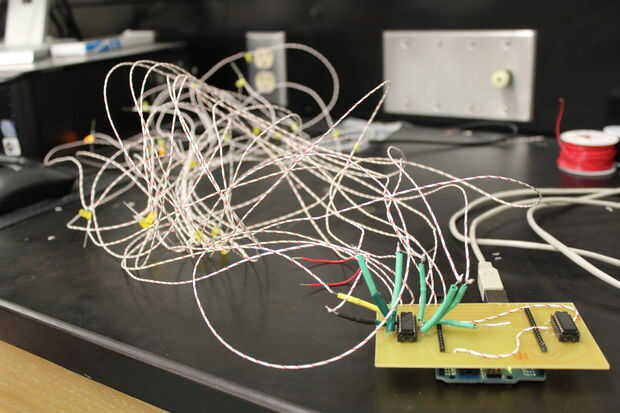

Nota: Antes de soldar montones y montones de cables para todo, debe medir cuánto alambre necesita. Como en la figura hacia fuera donde usted quiere colocar sus sensores y LEDs dentro de la cobertura real y cuánto tendrá que conectarlos para hacer allí.
Para los sensores piezoeléctricos:

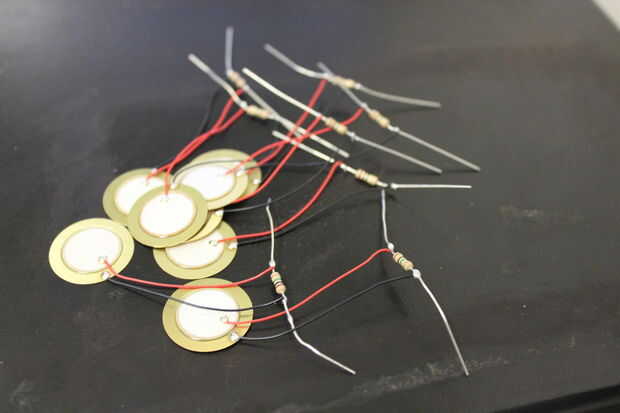

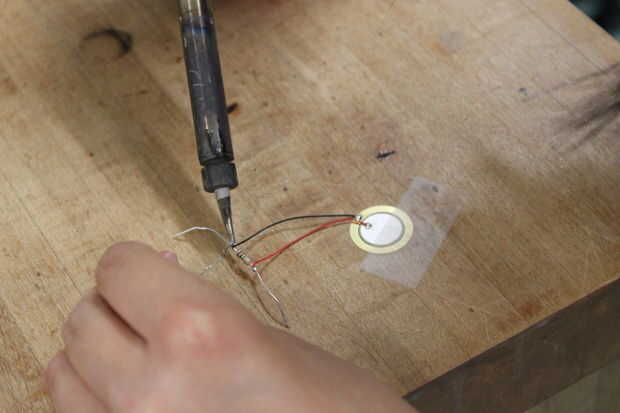

Discos Piezo en paralelo con resistencias MΩ 10.

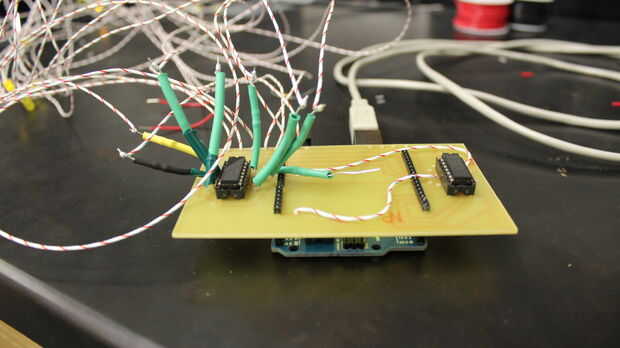

Cable a un lado del resistor y el pin de 4051.
El cable al otro lado de la resistencia y tierra compartida.
Nuestros discos piezoeléctricos eran muy frágiles. Más, los cables que les eran muy frágil y se rompió con nosotros un par de veces. Debe reforzarlos con cinta aislante.
Para LEDs:

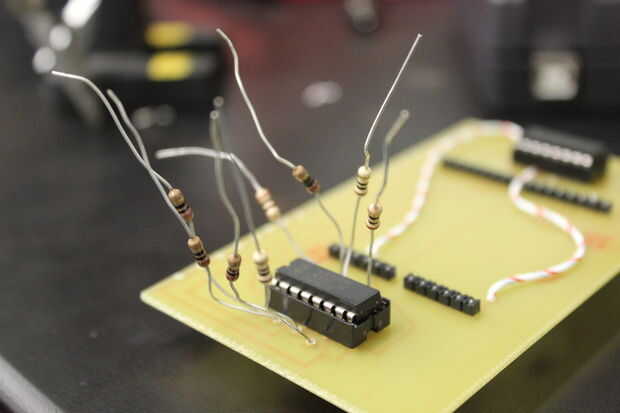

Resistencias a los pines de 4051 asociados con LEDs.
Alambre para resistencias y LEDs.
Indicadores entre sí. (*** Asegúrese de que conectes los LEDs de la misma manera, como fuente de tensión — > + fin / - fin-> tierra.)
Final de la secuencia del LED a tierra compartida.

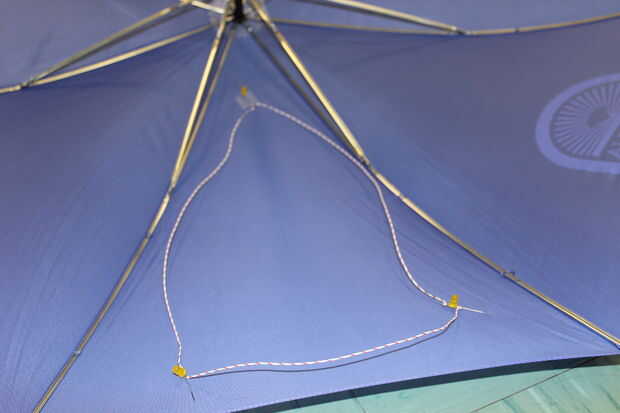

(Nota: tenemos conectado nuestro LED y 2 en paralelo, entonces uno en la serie por eso tenemos lindas cositas triángulo.)
