Paso 2: Configuración de tu protoboard

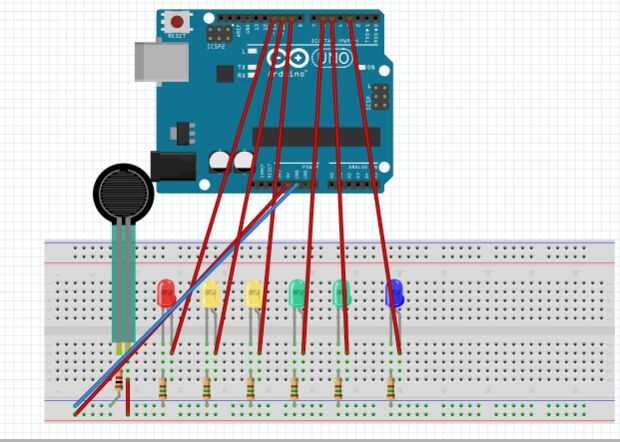

Configurar tu protoboard como se muestra. Abajo se encuentra una escritura hasta en caso de que no se puede ver que todo va en la imagen.
Primer lugar un cable de 5v de Arduino para el lado positivo de tu protoboard.
Luego coloque un alambre de tierra en su Arduino para el lado negativo de tu protoboard.
Fuerza resistencia sensible: Conecte una pierna a positivo. Para la otra pata, coloque la resistencia de 1 k y conectará al negativo.
LED: Línea el LED en una fila en el protoboard. Voy a la mina de lista por el color que he usado y usaré ese color más adelante en el código. Puede utilizar colores diferentes que lo hice, y si desea, pero usted no tiene que si usted puede recordar cuál es el que puede cambiar el nombre del color en el código.
Nota: Cuando usted pone los pernos en el Arduino, cualquier color puede ir a cualquier pin, pero el código debe ser editado. Debe utilizar pernos que la ~ al lado del número, como los de uso analógico del perno. Utilizaremos modulación de anchura de pulso para cambiar el brillo de los LEDS depende de la presión, por lo que debe utilizar los pasadores con la ~. Es probablemente más fácil utilizar los pernos que menciono aquí para que usted no tiene que editar el código.
Rojo: Negativa del lado del LED (cable más corto) a tierra a través de un resistor de 180 ohmios. Lado positivo del LED (cable largo) al pin 11 de Arduino.
Amarillo 1: Negativa, a través del resistor de 180 ohmios, a la tierra. Positivo al pin 10.
2 amarillo: Negativo, a través del resistor de 180 ohmios, a la tierra. Positivo al pin 9.
Verde 1: Negativa, a través del resistor de 180 ohmios, a la tierra. Positivo al pin 6.
Verde 2: Negativo, a través del resistor de 180 ohmios, a la tierra. Positivo al pin 5.
Azul: Negativo, a través del resistor de 180 ohmios, a la tierra. Positivo al pin 3.
