Paso 4: Preparar el interruptor

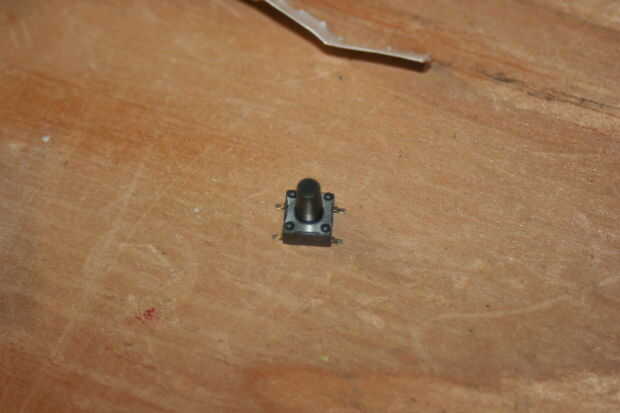

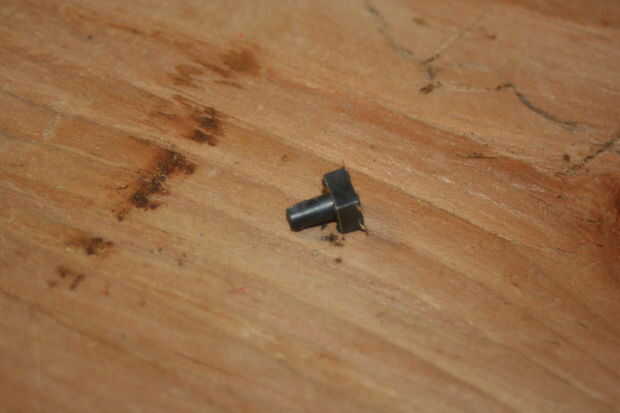

Comience usando una dremel u otra herramienta rotativa para cortar 2 pequeñas muescas a ambos lados de la parte de botón de plástico del interruptor del tacto. He intentado tomar una foto de este paso para que usted pueda ver. Básicamente las patas del LED encajarán cómodamente y ayudan a mantener todo en su lugar.
Corte las 2 patas del LED recuerda que uno es (+) cátodo ánodo y (-). También puede indicar por la orientación de las piezas internas del LED si se olvida. O utilizar la cámara para ver si o no el IR LED se ilumina cuando usted proporciona una pequeña corriente.
El cátodo a un post del switch y luego otro cable negativo procedente de la pierna adyacente conmutada de la soldadura. Un multímetro puede ser útil en la toma que tengas las piernas correcto como estos interruptores particular tienen 2 juegos de patas.

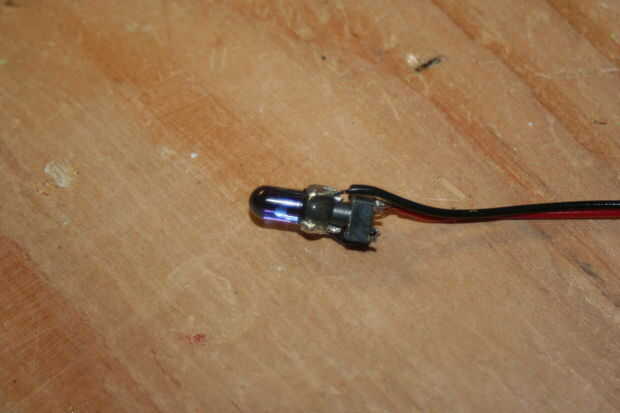

Suelda el otro cable al ánodo. Asegúrese de que sus dos cables son lo suficientemente largos para pasar a través del cuerpo del marcador.

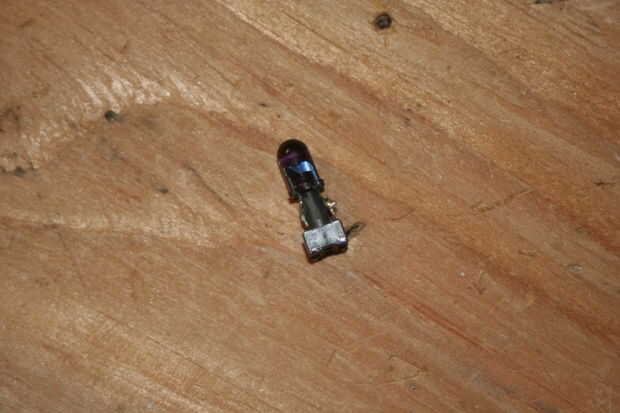

Use una pequeña cantidad de epoxi para asegurar el led en el interruptor del tacto asegurándose de no conseguir cualquier pegamento en el interruptor de modo que todavía se mueve libremente.
