Paso 3: Montar el cardán en la cámara
Si usted imprime las partes de cardán de cámara primero, puede iniciar en ese conjunto mientras que el resto de las piezas son de la impresión.
Para comenzar, usted necesitará quitar el material de apoyo en el soporte de la bandeja de cámara. El bolsillo para el cuerno del servo y del orificio de montaje central con apoyo en ellos, así que perfore el agujero y clip a los soportes de la línea de centro. No tiene que ser perfecto, pero es necesario que se despejó lo suficiente para el mayor cuerno de servo caber. Una vez que el apoyo es despejó lejos, utilice pegamento caliente para montar el cuerno del servo, asegurándose de mantener cualquier pegamento fuera del agujero de centro de estriado.

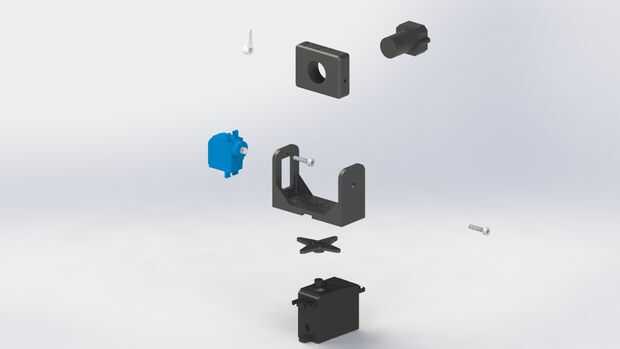

Tomar el pequeño servo estándar y colóquelo en la abertura cuadrada en el soporte de la bandeja de cámara. Tornillo con al menos uno de los orificios de montaje. El eje del servo debe ubicarse de modo tal que está más alejado de la parte inferior del soporte (consulte la vista despiezada).
A continuación, inserte el módulo de Fatshark cámara en el soporte de inclinación de cámara. Asegúrese de que la cámara está orientada correctamente, en la parte posterior del módulo de la cámara, que el texto debe ser hacia arriba cuando el recorte para el cuerno del servo tilt está en el lado derecho. Insertar el módulo de cámara en el área caminado abajo y zip atarla en su lugar con dos cintas (una a cada lado de la lente).
Luego, inserte el cuerno del servo para el servo más pequeño en el soporte de inclinación de cámara usando pegamento caliente. Asegúrese de no meter cualquier pegamento en el agujero estriado donde se fija el cuerno del servo o usted no será capaz de montar el servo correctamente.
(Cámara) + (montaje de la cámara) + (cuerno del servo) sub Asamblea y fije el servo pequeño (que ya debería estar instalado en el soporte de la bandeja). Inserte un tornillo a través del orificio en el soporte de la bandeja y tornillo en el agujero en el Monte de la inclinación de la cámara.
