Primeros pasos con Arduino - comunicación Bluetooth (3 / 7 paso)

Paso 3: Alambre para arriba de la placa de Bluetooth

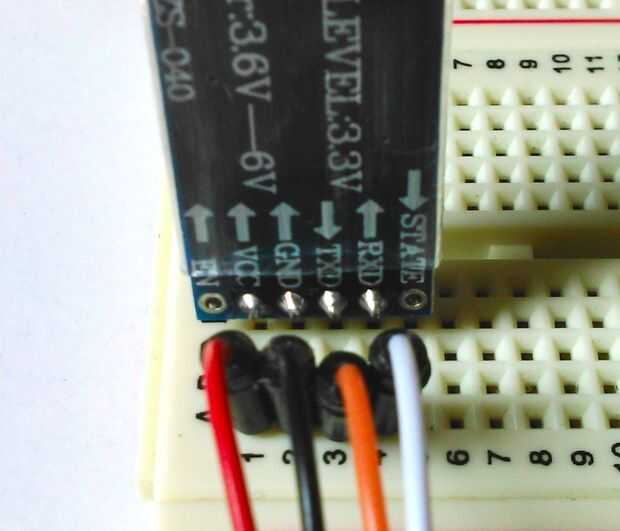

Ahora que ya tenemos un divisor de voltaje para proporcionar una señal de entrada segura, podemos alambre encima de la placa Bluetooth HC-06 como se muestra en la foto:

  • Conecte el cable rojo (5v) de Arduino para el pin VCC en la placa de bluetooth
  • Conecte el cable negro de la GND de Arduino al pin GND en la placa de bluetooth
  • Conecte el cable naranja de la Arduino al pin TX en la placa de bluetooth
  • Conecte el cable blanco desde el divisor de voltaje al pin RX en la placa de bluetooth

Nota: Es seguro el tablero con 5v de alimentación porque tiene un regulador de voltaje para abordarlo

Nota: No tenemos que dividir voltaje la señal en el cable naranja puesto que esto sólo se utiliza para los datos que salen de la tarjeta de bluetooth (que de todos modos es 3,3 v)
